اهمیت آزمایش قیف V و دلیل انجام آن
با توسعه بتنهای خودتراکم(Self Compacting Concrete یا SCC)، نیاز به روشهای جدید کنترل کیفیت بتن تازه بیش از گذشته احساس شد. برخلاف بتنهای معمولی که کارایی آنها عمدتاً با آزمایش اسلامپ سنجیده میشود، بتن خودتراکم دارای ویژگیهای خاصی است که تنها با آزمایش اسلامپ قابل ارزیابی نیست.
بتن خودتراکم باید بتواند بدون نیاز به ویبره، تحت وزن خود در قالب جریان پیدا کند، از میان آرماتورهای متراکم عبور نماید و در عین حال دچار جداشدگی مصالح نشود. برای بررسی این ویژگیها، آزمایشهای مختلفی طراحی شدهاند که یکی از مهمترین آنها آزمایش قیف V یا V-Funnel Test است.
آزمایش قیف V با اندازهگیری زمان عبور بتن از یک قیف فلزی استاندارد، اطلاعات ارزشمندی درباره ویسکوزیته، روانی، قابلیت پرکنندگی و مقاومت بتن در برابر جداشدگی ارائه میدهد. این آزمایش یکی از روشهای اصلی ارزیابی کیفیت بتن خودتراکم در پروژههای عمرانی، برجسازی، پلها، قطعات پیشساخته و سازههای دارای آرماتور متراکم محسوب میشود.
در کارخانه فهاب بتن، کنترل کیفیت بتنهای ویژه و بتنهای خودتراکم اهمیت ویژهای دارد. آزمایش قیف V به کارشناسان آزمایشگاه کمک میکند تا عملکرد واقعی بتن SCC را پیش از بتنریزی ارزیابی کرده و از دستیابی به خواص مورد نیاز اطمینان حاصل کنند. همچنین آزمایشگاه فهاب بتن با گواهینامه 17025 آمادگی انجام این آزمون و دیگر آزمونهارا را برای پیمانکاران، شرکتهای ساختمانی، تولیدکنندگان قطعات پیشساخته و کارفرمایان پروژههای عمرانی دارد.
با توجه به اینکه عملکرد نامناسب بتن خودتراکم میتواند منجر به کرموشدگی، عدم پرشدگی قالبها و کاهش کیفیت سازه شود، آزمایش قیف V به عنوان یکی از مهمترین ابزارهای کنترل کیفیت بتن SCC شناخته میشود.
وسایل و تجهیزات مورد نیاز
برای انجام آزمایش قیف V از تجهیزات استاندارد زیر استفاده میشود:

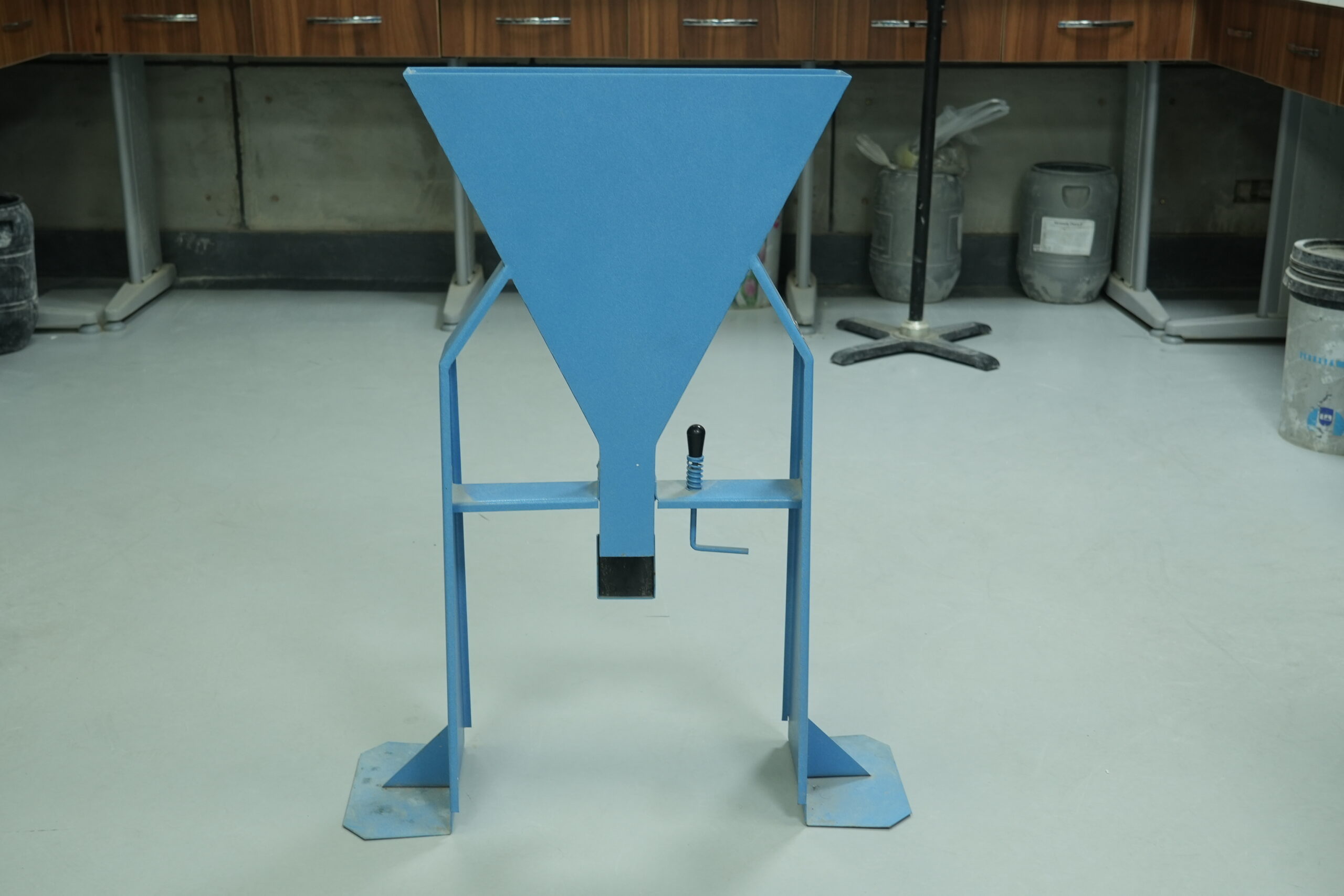

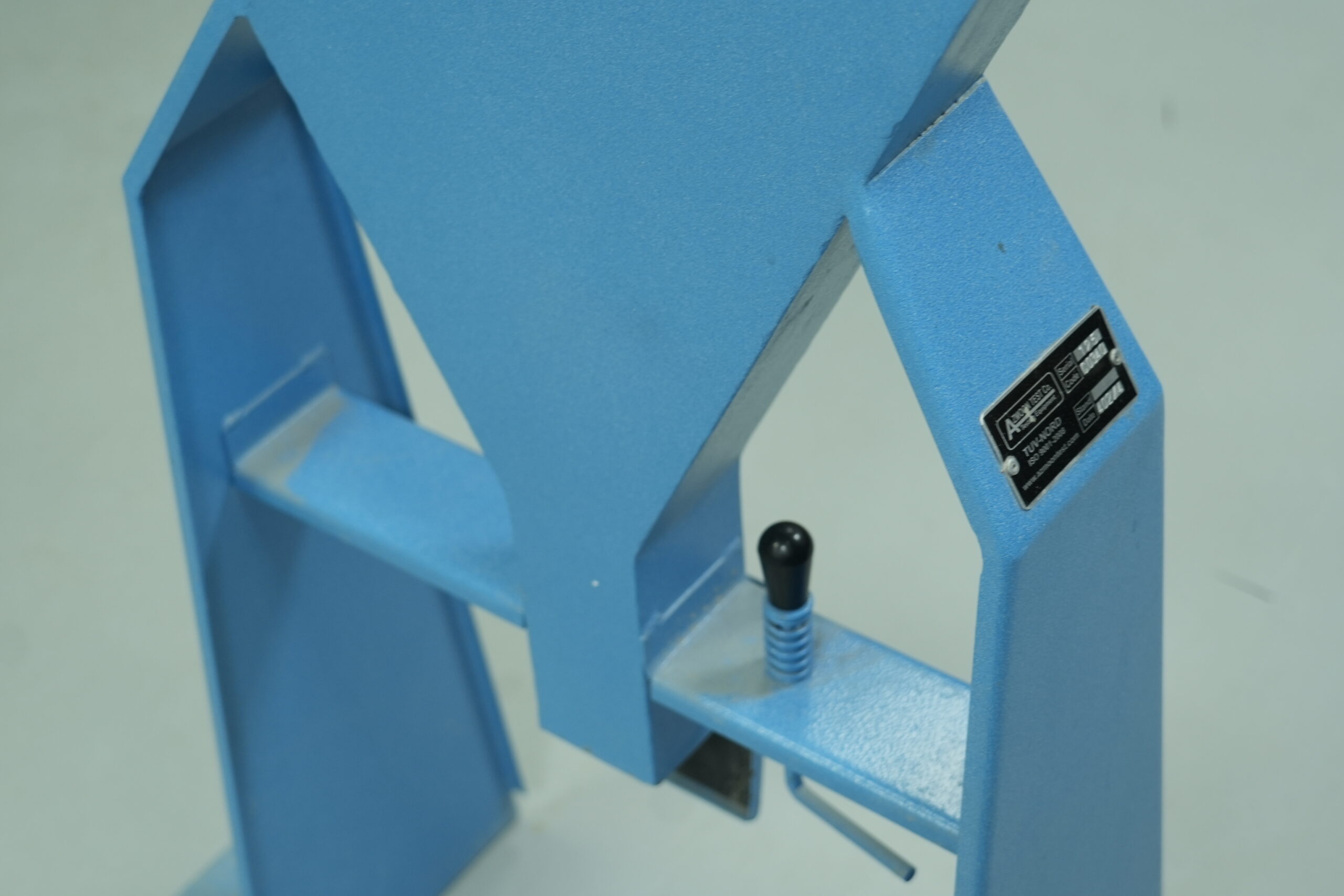

قیف V استاندارد: اصلیترین تجهیز آزمایش، قیفی فلزی با شکل V است که مطابق استانداردهای بینالمللی ساخته میشود. این قیف دارای ابعاد مشخصی بوده و در قسمت پایین آن دریچهای برای تخلیه بتن تعبیه شده است.
پایه نگهدارنده: جهت نصب و ثابت نگه داشتن قیف در هنگام آزمایش.
ظرف جمعآوری بتن: برای دریافت بتن خروجی از قیف.
کرنومتر: جهت اندازهگیری دقیق زمان تخلیه بتن.
بیلچه یا ماله: برای پر کردن قیف و تسطیح سطح بتن.
تجهیزات نمونهبرداری: ظروف مناسب جهت انتقال نمونه بتن تازه.
تجهیزات ایمنی: شامل دستکش، کفش ایمنی و سایر تجهیزات مورد نیاز در محیط آزمایشگاه.
روش و مراحل انجام آزمایش قیف V
مرحله اول: آمادهسازی تجهیزات
ابتدا قیف V کاملاً تمیز شده و سطح داخلی آن مرطوب میشود. وجود بتن خشک شده یا آلودگی در داخل قیف میتواند نتایج آزمایش را تحت تأثیر قرار دهد.
مرحله دوم: بستن دریچه خروجی
قبل از شروع آزمایش، دریچه خروجی قیف بسته میشود.
مرحله سوم: پر کردن قیف
بتن خودتراکم به آرامی داخل قیف ریخته میشود. در هنگام پر کردن نباید بتن متراکم یا ویبره شود، زیرا این کار شرایط واقعی بتن SCC را تغییر میدهد.
مرحله چهارم: تسطیح سطح بتن
پس از پر شدن کامل قیف، سطح بتن صاف میشود. مصالح اضافی از روی لبههای قیف برداشته میشود.
مرحله پنجم: باز کردن دریچه
به محض باز شدن دریچه خروجی، کرنومتر شروع به ثبت زمان میکند. بتن تحت اثر وزن خود شروع به حرکت کرده و از قسمت پایین قیف خارج میشود.
مرحله ششم: ثبت زمان تخلیه
زمان لازم برای خروج کامل بتن از قیف ثبت میشود. این زمان به عنوان نتیجه اصلی آزمایش گزارش خواهد شد.
آزمایش V-Funnel در زمان 5 دقیقه
در برخی استانداردها، آزمایش تکمیلی دیگری نیز انجام میشود. پس از پر شدن قیف، بتن به مدت 5 دقیقه در داخل قیف باقی میماند و سپس تخلیه میشود. این آزمایش برای بررسی پایداری بتن و مقاومت آن در برابر جداشدگی کاربرد دارد. اختلاف زیاد بین نتایج دو آزمایش میتواند نشانه ناپایداری مخلوط باشد.
نکات مهم در اجرای آزمایش
نتیجه اصلی آزمایش، زمان تخلیه کامل بتن از قیف است که بر حسب ثانیه گزارش میشود.
این زمان نشاندهنده ویسکوزیته و قابلیت جریان بتن خودتراکم است.
هرچه زمان عبور کوتاهتر باشد، بتن روانتر است.
هرچه زمان عبور بیشتر باشد، بتن دارای ویسکوزیته بالاتری خواهد بود.
زمان کمتر از 6 ثانیه: ممکن است نشاندهنده روانی بسیار زیاد باشد. در برخی موارد احتمال جداشدگی افزایش مییابد.
زمان بین 6 تا 12 ثانیه: معمولاً محدوده مطلوب برای بسیاری از بتنهای خودتراکم است. بتن دارای تعادل مناسبی بین روانی و پایداری خواهد بود.
زمان بیش از 12 ثانیه: نشاندهنده ویسکوزیته زیاد و کاهش قابلیت عبور است. در چنین شرایطی احتمال بروز مشکلات اجرایی وجود دارد.
عوامل مؤثر بر نتایج آزمایش
نسبت آب به مواد سیمانی: افزایش آب معمولاً موجب کاهش زمان عبور میشود.
فوق روانکنندهها: نوع و مقدار فوق روانکننده تأثیر قابل توجهی بر نتیجه آزمایش دارد.
مواد پودری: استفاده از میکروسیلیس، سرباره و فیلرها میتواند رفتار بتن را تغییر دهد.
دمای محیط: دمای بالا معمولاً باعث کاهش روانی بتن میشود.
نوع سنگدانه: شکل و بافت سنگدانهها بر جریان بتن اثرگذار هستند.
زمان سپری شده از ساخت بتن: با گذشت زمان معمولاً روانی بتن کاهش مییابد.
آشنایی بیشتر با آزمایش قیف V
بتن خودتراکم باید سه ویژگی اصلی داشته باشد:
- قابلیت پرکنندگی (Filling Ability)
- قابلیت عبور از میان آرماتورها (Passing Ability)
- مقاومت در برابر جداشدگی (Segregation Resistance)
آزمایش قیف V عمدتاً برای ارزیابی قابلیت پرکنندگی و ویسکوزیته بتن مورد استفاده قرار میگیرد. به همین دلیل نتایج این آزمایش معمولاً به تنهایی ملاک پذیرش یا رد بتن نیست و در کنار آزمایشهای دیگری مانند:
- اسلامپ فلو (Slump Flow)
- جعبه L (L-Box)
- حلقه J (J-Ring)
- ستون جداشدگی (Segregation Column)
مورد تحلیل قرار میگیرد. در کارخانههای پیشرفته تولید بتن آماده، از جمله فهاب بتن، استفاده همزمان از این آزمایشها موجب اطمینان بیشتر از عملکرد بتن خودتراکم در شرایط واقعی پروژه میشود. اجرای صحیح آزمایش قیف V میتواند از بسیاری از مشکلات اجرایی نظیر عدم پرشدگی قالبها، کرموشدگی، گیر کردن بتن بین آرماتورها و جداشدگی سنگدانهها جلوگیری کند.
استانداردهای مرتبط
جمعبندی و نتیجهگیری
آزمایش قیف V یکی از مهمترین آزمونهای بتن خودتراکم است که برای ارزیابی روانی، ویسکوزیته، قابلیت جریان و مقاومت بتن در برابر جداشدگی مورد استفاده قرار میگیرد. این آزمایش با اندازهگیری زمان عبور بتن از یک قیف استاندارد، اطلاعات ارزشمندی درباره عملکرد بتن SCC در اختیار مهندسان و کارشناسان کنترل کیفیت قرار میدهد.
اجرای دقیق این آزمایش نقش مهمی در تضمین کیفیت بتن خودتراکم و جلوگیری از مشکلات اجرایی در پروژههای عمرانی دارد. نتایج حاصل از آزمایش قیف V معمولاً در کنار سایر آزمونهای بتن SCC تفسیر شده و مبنای تصمیمگیری درباره پذیرش یا اصلاح طرح اختلاط قرار میگیرد.
آزمایشگاه فهاب بتن با بهرهگیری از تجهیزات تخصصی، کارشناسان مجرب و سیستم کنترل کیفیت پیشرفته، امکان انجام انواع آزمایشهای بتن خودتراکم از جمله آزمایش قیف V را فراهم کرده است. این مجموعه علاوه بر کنترل مستمر کیفیت بتنهای تولیدی خود، آماده ارائه خدمات آزمایشگاهی به پیمانکاران، مشاوران و کارفرمایان پروژههای عمرانی است تا اطمینان بیشتری از کیفیت و عملکرد بتن در سازههای خود داشته باشند.
