آزمایش نفوذ آب تحت فشار در بتن؛ ارزیابی دوام و آب‌بندی بتن

اهمیت آزمایش نفوذ آب تحت فشار و دلیل انجام آن

امروزه علاوه بر مقاومت فشاری، دوام بتن به عنوان یکی از مهم‌ترین معیارهای کیفیت سازه‌های بتنی شناخته می‌شود. بسیاری از خرابی‌های زودرس سازه‌های بتنی نه به دلیل کمبود مقاومت، بلکه در اثر نفوذ آب، یون‌های مهاجم، کلریدها، سولفات‌ها و سایر مواد مخرب به درون بتن رخ می‌دهد.

آزمایش نفوذ آب تحت فشار یکی از معتبرترین روش‌های ارزیابی دوام بتن است که میزان نفوذپذیری بتن در برابر فشار آب را مشخص می‌کند. هرچه بتن نفوذپذیری کمتری داشته باشد، مقاومت بیشتری در برابر عوامل مخرب محیطی خواهد داشت و عمر مفید سازه افزایش می‌یابد.

این آزمایش به ویژه در پروژه‌هایی مانند مخازن آب، تصفیه‌خانه‌ها، استخرها، تونل‌ها، سدها، سازه‌های زیرزمینی، پارکینگ‌های مدفون، فونداسیون‌ها و سازه‌های دریایی اهمیت ویژه‌ای دارد. در چنین پروژه‌هایی، نفوذ آب می‌تواند علاوه بر ایجاد نشت، موجب خوردگی میلگردها، کاهش مقاومت بتن و افزایش هزینه‌های تعمیر و نگهداری شود.

در کارخانه فهاب بتن، کنترل نفوذپذیری بتن یکی از بخش‌های مهم برنامه تضمین کیفیت محسوب می‌شود. شرکت دانش بنیان فهاب بتن جز یکی از بهترین تامین کنندگان بتن آب‌بند در کشور است و با انجام این آزمایش، عملکرد طرح‌های اختلاط مختلف بررسی شده و میزان کارایی افزودنی‌ها، مواد پوزولانی و سایر مصالح در کاهش نفوذپذیری بتن ارزیابی می‌شود.

همچنین آزمایشگاه فهاب بتن آمادگی انجام این آزمون را برای شرکت‌های ساختمانی، پیمانکاران، مشاوران و کارفرمایان پروژه‌های عمرانی دارد. از آنجا که بسیاری از مشخصات دوام بتن در ظاهر قابل مشاهده نیستند، آزمایش نفوذ آب تحت فشار یکی از مطمئن‌ترین روش‌ها برای بررسی کیفیت واقعی بتن در شرایط بهره‌برداری محسوب می‌شود.

بخش‌های موجود در این مقاله:

  1. وسایل و تجهیزات مورد نیاز
  2. روش و مراحل انجام آزمایش نفوذ آب تحت فشار
  3. مراحل انجام آزمایش نفوذ آب تحت فشار
  4. نکات مهم در اجرای آزمایش
  5. نتایج و تفسیر آزمایش
  6. آشنایی بیشتر با آزمایش نفوذ آب تحت فشار
  7. استانداردهای مرتبط
  8. جمع‌بندی و نتیجه‌گیری

وسایل و تجهیزات مورد نیاز

برای انجام آزمایش نفوذ آب تحت فشار، تجهیزات زیر مورد استفاده قرار می‌گیرند:

  • دستگاه نفوذ آب تحت فشار: مهم‌ترین تجهیز آزمایش که قابلیت اعمال فشار مشخص آب به سطح نمونه بتن را فراهم می‌کند.
  • نمونه‌های بتن: معمولاً نمونه‌های مکعبی یا استوانه‌ای که مطابق استانداردهای مربوطه ساخته و عمل‌آوری شده‌اند.
  • سیستم تأمین فشار آب: شامل پمپ، مخزن و تجهیزات کنترلی جهت اعمال فشار ثابت آب.
  • فشارسنج: برای کنترل و ثبت دقیق فشار اعمال شده به نمونه.
  • دستگاه برش بتن: پس از پایان آزمایش، نمونه باید شکسته یا برش داده شود تا عمق نفوذ آب اندازه‌گیری گردد.
  • خط‌کش یا کولیس دقیق: جهت اندازه‌گیری عمق نفوذ آب در سطح شکست نمونه.
  • تجهیزات عمل‌آوری: حوضچه آب یا اتاق عمل‌آوری جهت نگهداری نمونه‌ها تا زمان آزمایش.
  • تجهیزات ایمنی: شامل دستکش، عینک ایمنی و سایر تجهیزات حفاظتی مورد نیاز.

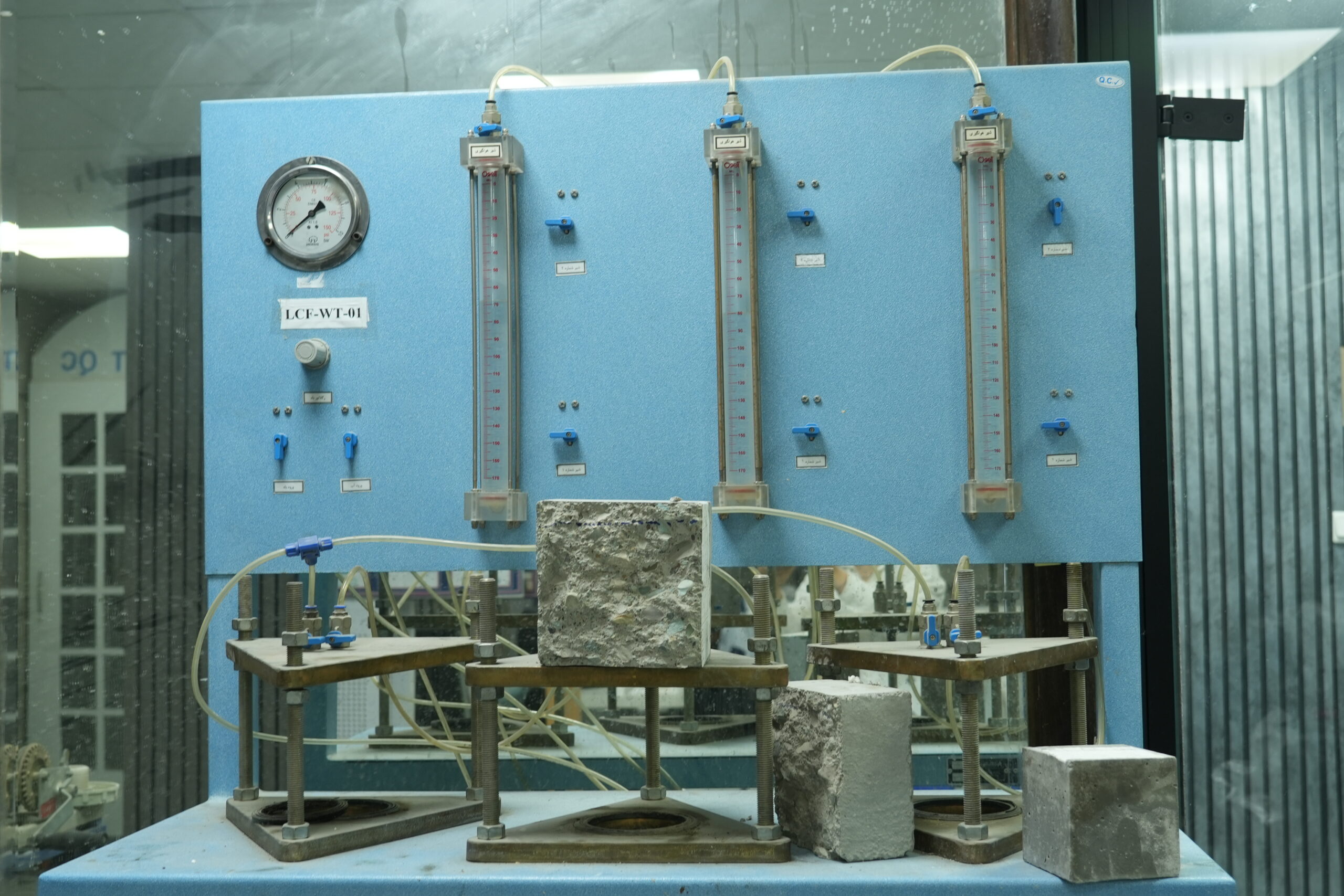

دستگاه نفوذ آب تحت فشار شرکت فهاب بتن

مراحل انجام آزمایش نفوذ آب تحت فشار

مرحله اول: آماده‌سازی نمونه‌ها

ابتدا نمونه‌های بتن مطابق استاندارد ساخته می‌شوند. ابعاد نمونه‌ها باید با الزامات استاندارد مطابقت داشته باشد. نمونه‌ها پس از قالب‌گیری در شرایط استاندارد عمل‌آوری شده و تا سن مورد نظر نگهداری می‌شوند.

مرحله دوم: آماده‌سازی دستگاه

سطح تماس نمونه با دستگاه تمیز شده و آب‌بندی کامل انجام می‌شود تا آب تنها از سطح مورد نظر وارد بتن گردد.

مرحله سوم: نصب نمونه در دستگاه

نمونه بتن در محل مخصوص دستگاه قرار گرفته و به طور کامل مهار می‌شود. هرگونه نشتی در اطراف نمونه می‌تواند نتایج آزمایش را مخدوش کند.

مرحله چهارم: اعمال فشار آب

پس از نصب نمونه، فشار مشخصی از آب به سطح بتن اعمال می‌شود. بسته به استاندارد مورد استفاده، فشار و مدت زمان اعمال آن متفاوت خواهد بود. در طول آزمایش، فشار باید کاملاً ثابت باقی بماند.

مرحله پنجم: کنترل شرایط آزمایش

در تمام مدت آزمایش، عملکرد دستگاه، فشار آب و عدم وجود نشتی کنترل می‌شود.

مرحله ششم: پایان آزمایش

پس از اتمام زمان تعیین شده، فشار آب قطع شده و نمونه از دستگاه خارج می‌شود.

مرحله هفتم: شکستن نمونه

نمونه معمولاً از وسط شکسته یا برش داده می‌شود تا مسیر نفوذ آب در داخل بتن نمایان گردد.

مرحله هشتم: اندازه‌گیری عمق نفوذ

مرز نفوذ آب در سطح شکست نمونه قابل مشاهده است. بیشترین عمق نفوذ آب اندازه‌گیری و ثبت می‌شود. در برخی موارد میانگین چند اندازه‌گیری نیز گزارش می‌گردد.

نکات مهم در اجرای آزمایش

کیفیت نمونه‌ها: نمونه‌ها باید نماینده واقعی بتن مصرفی پروژه باشند.

عمل‌آوری صحیح: عمل‌آوری نامناسب می‌تواند تأثیر قابل توجهی بر نتایج آزمایش داشته باشد.

آب‌بندی کامل دستگاه: وجود نشتی در اطراف نمونه موجب خطا در نتایج خواهد شد.

کنترل فشار: فشار آب باید در طول آزمایش ثابت و مطابق استاندارد باشد.

دقت در اندازه‌گیری: اندازه‌گیری عمق نفوذ باید با دقت بالا و توسط فرد آموزش‌دیده انجام شود.

ثبت شرایط محیطی: دمای محیط و سایر شرایط مؤثر باید ثبت و کنترل شوند.

مخزن آب دستگاه نفوذ آب تحت فشار شرکت فهاب بتن

نتایج و تفسیر آزمایش

نتیجه اصلی این آزمایش، عمق نفوذ آب در بتن است که معمولاً بر حسب میلی‌متر گزارش می‌شود. هرچه عمق نفوذ کمتر باشد، بتن دارای نفوذپذیری پایین‌تر و دوام بالاتری خواهد بود. نتایج این آزمایش تحت تأثیر عوامل متعددی قرار دارند که مهم‌ترین آن‌ها عبارت‌اند از:

نسبت آب به سیمان: کاهش نسبت آب به سیمان معمولاً باعث کاهش نفوذپذیری بتن می‌شود.

کیفیت تراکم بتن: وجود حفرات و فضاهای خالی موجب افزایش نفوذ آب خواهد شد.

نوع سیمان: نوع سیمان مصرفی می‌تواند بر ساختار خمیر سیمان و نفوذپذیری تأثیر بگذارد.

مواد پوزولانی: مصالحی مانند میکروسیلیس، خاکستر بادی و سرباره معمولاً موجب کاهش نفوذپذیری بتن می‌شوند.

عمل‌آوری: عمل‌آوری مناسب نقش بسیار مهمی در کاهش نفوذ آب دارد.

کیفیت سنگدانه‌ها: نوع و دانه‌بندی سنگدانه‌ها نیز بر ساختار داخلی بتن اثرگذار هستند.

در پروژه‌های حساس، معمولاً حداکثر عمق مجاز نفوذ آب توسط مشخصات فنی پروژه تعیین می‌شود و بتن باید الزامات تعیین شده را برآورده کند.

آشنایی بیشتر با آزمایش نفوذ آب تحت فشار

یکی از اشتباهات رایج در صنعت ساختمان، قضاوت درباره دوام بتن تنها بر اساس مقاومت فشاری است. در حالی که دو بتن با مقاومت فشاری مشابه ممکن است رفتار کاملاً متفاوتی در برابر نفوذ آب داشته باشند.

نفوذ آب آغازگر بسیاری از فرآیندهای تخریب در بتن است. هنگامی که آب بتواند به راحتی وارد بتن شود، انتقال یون‌های مخرب نیز تسهیل شده و احتمال خوردگی آرماتورها افزایش می‌یابد.

به همین دلیل در بسیاری از پروژه‌های مهم عمرانی، آزمایش نفوذ آب تحت فشار در کنار آزمایش مقاومت فشاری انجام می‌شود.

امروزه استفاده از افزودنی‌های کاهنده آب، فوق روان‌کننده‌ها، میکروسیلیس و سایر مواد مکمل سیمانی نقش مهمی در کاهش نفوذپذیری بتن ایفا می‌کند. آزمایش نفوذ آب تحت فشار یکی از بهترین روش‌ها برای ارزیابی اثربخشی این مواد محسوب می‌شود.

نتایج این آزمایش می‌تواند مبنای اصلاح طرح اختلاط، انتخاب مصالح مناسب و بهبود کیفیت بتن در پروژه‌های مختلف باشد.

استانداردهای مرتبط

عنوان

ASTM

(استاندارد آمریکا)

ISIRI

(استاندارد ایران)

EN

(استاندارد اروپا)

سایر

آزمایش عمق نفوذ آب تحت فشار در بتن

1608-8

3201-5

12390-8

ISO 1920-5

نفوذپذیری بتن تحت فشار آب با محفظه سه محوری

CRD-C163

نفوذپذیری بتن تحت فشار آب

CRD-C48

نمونه بتنی برش خورده پس از انجام آزمایش

جمع‌بندی و نتیجه‌گیری

آزمایش نفوذ آب تحت فشار یکی از مهم‌ترین آزمون‌های دوام بتن است که توانایی بتن در مقاومت در برابر ورود آب را ارزیابی می‌کند. این آزمایش اطلاعات ارزشمندی درباره کیفیت ساختار داخلی بتن، میزان تراکم، عملکرد مواد افزودنی و دوام بلندمدت سازه ارائه می‌دهد.

با توجه به اهمیت کنترل نفوذپذیری در سازه‌های آبی، زیرزمینی و محیط‌های خورنده، انجام این آزمایش به عنوان بخشی از برنامه کنترل کیفیت بتن ضروری است. نتایج به دست آمده می‌تواند نقش تعیین‌کننده‌ای در افزایش عمر مفید سازه و کاهش هزینه‌های نگهداری داشته باشد.

آزمایشگاه فهاب بتن با بهره‌گیری از تجهیزات تخصصی، نیروهای مجرب و سیستم کنترل کیفیت دقیق، امکان انجام آزمایش نفوذ آب تحت فشار بر روی انواع نمونه‌های بتنی را فراهم کرده است. این مجموعه علاوه بر کنترل مستمر کیفیت بتن‌های تولیدی خود، آماده ارائه خدمات آزمایشگاهی به پیمانکاران، مشاوران، کارفرمایان و فعالان صنعت ساختمان است تا با اطمینان بیشتری نسبت به دوام و آب‌بندی سازه‌های بتنی تصمیم‌گیری کنند.
