بتن بهعنوان یک ماده متخلخل چندفازی، محیطی پیچیده برای عبور مایعات، گازها و یونها فراهم میکند که همین موضوع تأثیر مستقیم بر دوام آن دارد. نفوذپذیری بتن به دلیل وجود خمیر سیمانی متخلخل و سنگدانهها، آن را در معرض انواع آسیبهای فیزیکی و شیمیایی قرار میدهد. در این میان، ترکخوردگیها میتوانند سرعت ورود سیالات و یونها را بهطور قابل توجهی افزایش دهند و شرایط بهرهبرداری و محیطی نقش مهمی در شدت این اثرات دارند.
ورود آب، گازها یا یونهای مهاجم به درون بتن ممکن است فرآیندهای شیمیایی و فیزیکی متعددی را آغاز کند که میتواند به کاهش دوام منجر شود. حتی آب خالص، با حلکردن و خارجکردن کلسیم هیدروکسید از خمیر سیمانی، یا ایجاد فشار اسمزی در نقاط با قلیائیت بالا، آسیبرسان است. همچنین نفوذ گازهایی مانند اکسیژن و دیاکسیدکربن از طریق منافذ میتواند فرآیند خوردگی آرماتورهای فولادی را تشدید کند.
هر ماده مهاجم، با توجه به ویژگیهای فیزیکی و شیمیایی خاص خود، بهطور متفاوتی در بتن نفوذ کرده و واکنش میدهد. اندازه مولکول یا یون، گرانروی سیال، ظرفیت یونی و ترکیب شیمیایی محیط بر قابلیت انتقال اثرگذارند. به همین دلیل، ارزیابی دوام بتن نیازمند بررسی دقیق نفوذپذیری و قابلیت انتشار برای هر ماده است. بتن با ساختاری که انتقال این عوامل را محدود کند، دوام بالاتری خواهد داشت، اگرچه این مقاومت اغلب به لایههای سطحی محدود میشود.
فرآیند انتقال در محیط های متخلخل غیر واکنش زا
این بخش به مرور فرآیندهای انتقال سیالات (گازها و مایعات) و یونها در محلول، درون یک محیط متخلخل غیرواکنشزا میپردازد. اگرچه بتن به دلیل فعل و انفعالات شیمیایی و فیزیکی با محیط خود در طول زمان تغییر میکند، اما از آن صرف نظر شده است، تغییرات ساختار داخلی محیط متخلخل ناشی از تعامل با سیالات یا یونهای مهاجر مورد بحث قرار نگرفته است. هدف اصلی این مرور، ارائه یک دید کلی از مکانیزمهای اصلی انتقال در چنین محیطهایی است.
مسیرهای انتقال مشروح در محیطهای متخلخل عبارتند از:
- انتقال با نفوذ (Diffusion) : حرکت ذرات از مناطق با غلظت بالاتر به مناطق با غلظت کمتر.
- انتقال همرفتی (Convection): انتقال جرم به واسطه جریان سیال.
- پراکندگی هیدرودینامیکی (Hydrodynamic Dispersion) : ترکیبی از نفوذ و همرفت که منجر به پخشیدگی بیشتر مواد در سیال میشود.
- انتشار در حفرات (Pore Diffusion) : نفوذ در داخل منافذ و حفرههای محیط متخلخل.
- انتقال به دلیل فعل و انفعالات الکترواستاتیک یا مهاجرت الکتریکی (Electromigration): حرکت یونها تحت تأثیر میدان الکتریکی.
مطالعاتی بر اساس مدل اجزای محدود دوبعدی، انتقال مربوط به خوردگی آرماتور در بتن را بر مبنای انتقال کلراید، انتشار رطوبت، انتقال حرارت و انتقال اکسیژن مدلسازی کردهاند. در این مدلها، از نسخه اصلاح شده قانون دوم فیک استفاده شده است. یک مدل نظری برای انتشار انواع مختلف یون در مایع منفذی بتن ارائه شده است. این مدل شامل انتشار ناشی از اختلاف غلظت یونها (مثلاً بر اثر خشک شدن)، پتانسیل الکتریکی داخلی، همرفت، اثرات تغییرات رطوبتی و تبادل جرم یونها بین فازهای جامد (هیدراته شدن) و محلول است.
درک دقیق فرآیندهای انتقال سیالات و یونها در محیطهای متخلخل، بهویژه در مصالحی نظیر بتن، برای پیشبینی عملکرد بلندمدت سازهها و مقاومت آنها در برابر عوامل محیطی ضروری است. مطالعات مدلسازی نقش مهمی در تبیین این پدیدهها و پیشبینی رفتار مواد در شرایط مختلف ایفا میکنند، حتی با وجود در نظر گرفتن فرضیات سادهساز در مورد عدم واکنشزایی محیط.
عوامل مؤثر بر انتقال جرم در بتن
انتقال جرم در بتن به عوامل متعددی وابسته است که از جمله مهمترین آنها میتوان به ساختار متخلخل بتن اشاره کرد. این ساختار شامل حجم فضاهای خالی و توزیع اندازه آنهاست که بهطور مستقیم بر قابلیت نفوذپذیری بتن تأثیر میگذارد.
تخلخل، که به صورت کسری از حجم کل و معمولاً به صورت درصدی بیان میشود، یکی از مشخصههای کلیدی محیطهای متخلخل است.
(تخلخل (%)) = (حجم کل / حجم حفرات) × 100
در بتن، اندازه منافذ میتواند از نانومتر تا میلیمتر متغیر باشد. در این میان، منافذ مویینه با اندازههایی در حد دهها نانومتر تا میلیمتر، بیشترین تأثیر را بر خواص انتقال جرم دارند.
با این حال، پیوستگی حفرات (Connectivity of Pores) اهمیت بیشتری نسبت به صرفاً تخلخل یا اندازه حفرات در تعیین خواص انتقال بتن دارد. حتی اگر تخلخل بالا باشد اما منافذ به یکدیگر متصل نباشند، قابلیت انتقال جرم کاهش مییابد.
هنگامی که سیمان به طور کامل هیدراته میشود، فضای منافذ مویینه عمدتاً با ژل با چگالی حداکثر پر میشود. در خمیرهای سیمان کاملاً هیدراته شده که با نسبت آب به سیمان (w/c) بیش از 38/0 ساخته شدهاند، فضای منافذ مویینه باقیمانده برابر با مازاد آب بیشتر از مقدار ذکر شده خواهد بود. مخلوطهای نیمههیدراته به دلیل تشکیل ژل کمتر، فضای مویینه بیشتری دارند. پیشنهاد میکنیم مقاله “هیدراتاسیون چیست” را مطالعه نمایید.
اهمیت دمای عملآوری
دمای معمول: بلافاصله پس از ترکیب سیمان با آب، لایهای از ژل بر سطح دانههای سیمان تشکیل میشود. در حدود ۳۰ درصد سیمان، طی ۳ تا ۲۴ ساعت اولیه، وارد واکنش شیمیایی شده و محصولات اصلی هیدراسیون مانند کلسیم سیلیکات هیدرات (C-S-H) و هیدروکسید کلسیم (CH) را تشکیل میدهد. این فرآیند با آزادسازی گرمای قابل توجهی همراه است. CH به شکل بلورهایی در فضاهای خالی اولیه ظاهر میشود و C-S-H نیز بهصورت لایهای در اطراف ذرات سیمان گسترش مییابد.
حدود ۱۲ ساعت پس از اختلاط، این لایهها به هم میپیوندند که با بیشترین نرخ گرمازایی و اتمام زمان گیرش بتن همراه است. نخستین اوج گرمازایی با هیدرولیز اولیه و تشکیل C₃A هیدراته مرتبط است. پس از آن، مرحله شتابگیری با تشکیل مجدد اترینگایت و شروع دومین اوج گرمازایی آغاز میشود. گیرش اولیه و نهایی نیز به ترتیب در آغاز و نزدیکی این اوج دوم رخ میدهند.
در ادامه، واکنشهای هیدراسیون با سرعتی کمتر ادامه یافته و بهتدریج به حالت اشباع نزدیک میشوند. پس از پر شدن فضاهای خالی میان محصولات هیدراتهشده، روند هیدراسیون بهکندی ادامه پیدا میکند. اندازه منافذ باقیمانده در خمیر سیمان سختشده به نسبت آب به سیمان (W/C) وابسته است و با افزایش این نسبت، قطر منافذ (عموماً بیش از ۱۰ نانومتر) نیز افزایش مییابد.
در دمای زیاد یا کم: مانند بسیاری از واکنشهای شیمیایی، افزایش دما موجب تسریع فرآیند هیدراته شدن سیمان میشود. در دماهای بالا، محصولات هیدراسیون فرصت کمتری برای انتشار در فواصل دورتر از دانههای سیمان دارند، بنابراین پوستههایی متراکم در اطراف این دانهها تشکیل میگردد. این موضوع منجر به توزیع ناهمگن فازهای جامد و ایجاد ساختار منفذی درشتتر میشود.
مطالعات نشان دادهاند که تخلخل کل در خمیرهای سیمانی که در دمای ۶۰ درجه سلسیوس عملآوری شدهاند، بیشتر از خمیرهایی است که در دمای ۲۷ درجه عمل آمدهاند. در مقابل، در دماهای پایینتر مانند ۱۰ درجه سلسیوس، محصولات هیدراتهشده بهطور یکنواختتری توزیع میشوند و منافذ کوچکتر و ناپیوستهتری ایجاد میکنند. در دماهای بالا، منافذ بزرگتر و به هم پیوستهتر هستند که میتواند بر دوام بتن اثر منفی بگذارد. همچنین، خمیرهای سیمانی حاوی مواد جایگزین سیمان نظیر خاکستر بادی یا سرباره، در برابر اثرات منفی دماهای بالا حساسیت کمتری نشان میدهند.

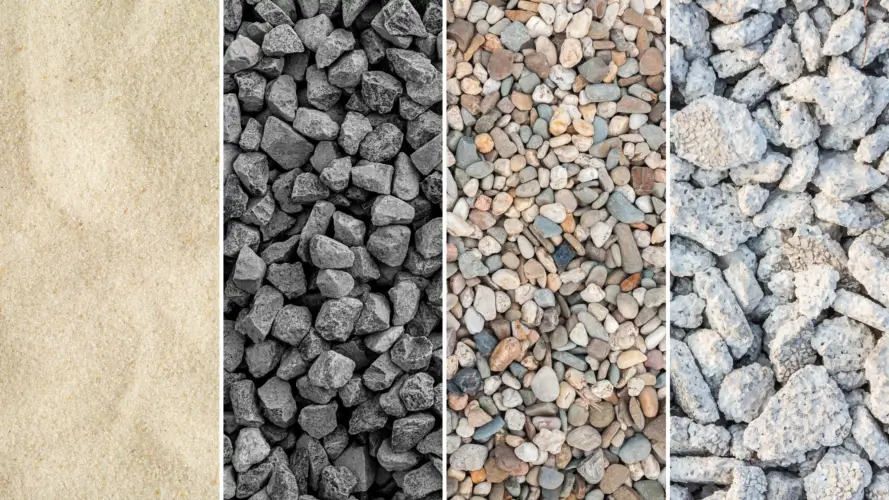

سنگدانه
سنگدانهها نسبت به خمیر سیمان نفوذپذیری کمتری دارند، اما وجود آنها باعث شکلگیری ناحیهای به نام “ناحیه انتقال” در اطرافشان میشود که از نظر ریزساختار ضعیفتر است. این ناحیه دارای تخلخل بیشتر، محتوای بالاتر CH و اترینگایت، و بلورهای بزرگ و جهتدار CH است. عواملی مانند آبانداختگی، تراکم نامناسب ذرات سیمان در نزدیکی سنگدانه (اثر دیواره) و رشد یکطرفه محصولات هیدراتاسیون، سبب ضعف این ناحیه میشوند. ناحیه انتقال مسیر مناسبی برای نفوذ سیالات و یونها بوده و در برابر آبشستگی و حملات شیمیایی آسیبپذیر است. در نتیجه، حتی در بتنهای با سنگدانههای کمنفوذ، وجود این ناحیه میتواند نفوذپذیری کلی بتن را تا دو برابر و انتشار یون کلرید را تا ۱۰ برابر افزایش دهد. این اثر در بتنهای با سنگدانه درشت، مانند بتن روسازی، شدیدتر بوده و بر انتقال رطوبت در کل بتن غلبه میکند.
مواد مکمل سیمانی
مواد مکمل سیمانی مانند خاکستر بادی، سرباره و دوده سیلیس با اصلاح ساختار منافذ، باعث کاهش نفوذپذیری بتن میشوند. این مواد اگرچه تخلخل کل را بهطور چشمگیری کم نمیکنند، اما اندازه و پیوستگی منافذ را کاهش داده و مسیر انتقال سیالات را محدود میسازند. از مهمترین مزایای آنها میتوان به کاهش آبانداختگی، بهبود کارایی بتن و کاهش نسبت آب به مواد سیمانی اشاره کرد. واکنش پوزولانی این مواد با CH، منجر به تولید C-S-H و ایجاد ساختاری متراکمتر میشود. برخی از این مواد، بهویژه انواع حاوی آلومینا، توانایی بالایی در مهار یون کلراید دارند و در افزایش دوام سازههای در معرض خوردگی مؤثرند. با این حال، واکنشهای آنها کندتر است و نیاز به عملآوری مرطوب طولانیتری دارد. در مجموع، استفاده مناسب از مواد مکمل سیمانی، بهویژه در ترکیب با سیمان پرتلند، نقش مهمی در افزایش دوام بتن ایفا میکند.
اندازه گیری خواص انتقال
اندازهگیری خواص انتقالی بتن فرآیندی پیچیده است، زیرا این خواص تحت تأثیر متقابل بین بتن و مادهی در حال انتقال، همچنین تغییرات رطوبت، دما و گذر زمان قرار دارند. بسیاری از آزمایشهای مرسوم بهمنظور تسریع فرآیند انتقال طراحی شدهاند، اما ممکن است شرایطی متفاوت از بهرهبرداری واقعی را بازتاب دهند. روشهای معمول شامل آزمون کولمب (برای نفوذپذیری یونها)، روش حوضچهسازی، انتشار حجمی و اندازهگیری نفوذ مایعات هستند. این روشها برای شبیهسازی رفتار انتقالی در شرایط مختلف کاربرد دارند، اما باید با درک محدودیتهای آنها تفسیر شوند.
دستیابی به بتن بادوام
دستیابی به بتن با دوام برای شرایط معین رویارویی نیاز به خواص انتقال جرم مناسب برای مایعات و یونهای مورد نظر دارد. توجه نمودن به تمام جنبه های مطلوب اجرائی بتن مهم است با این حال، مهمترین این عوامل استفاده از نسبت کم w/cm و استفاده خردمندانه از مواد مکمل سیمانی و اجرای خوب از جمله مخلوط کردن، در جاریختن، تراکم و عمل آوری میباشند. افزایش دمای عمل آوری میتواند نقش منفی در خواص انتقال در بتن داشته باشد، اما استفاده از ترکیب مناسبی از مواد سیمانی میتواند تا حد زیادی این اثر را کاهش دهد. بهینهسازی نسبتهای مخلوط بتن باید با استفاده از فرآیند عملآوری پیشبینی شده در اجرا و روش آزمایشی که تا حدی با شرایط رویارویی پیشبینی شده مرتبط باشد، انجام پذیرد. باید توجه داشت مقاومت فشاری جایگزینی برای دوام نیست. توجه مناسب به کنترل ترکها نیز مهم است، از بتن با نفوذ پذیری کم مابین ترکها نمیتوان انتظار زیادی داشت. دانهبندی خوب سنگدانهها برای به حداقل رساندن میزان خمیر، کنترل دما، شرایط رطوبت، طراحی سازهای مناسب و جزئیات میتوانند عرض ترکها را به حداقل برسانند.
