بتن خودتراکم چیست؟

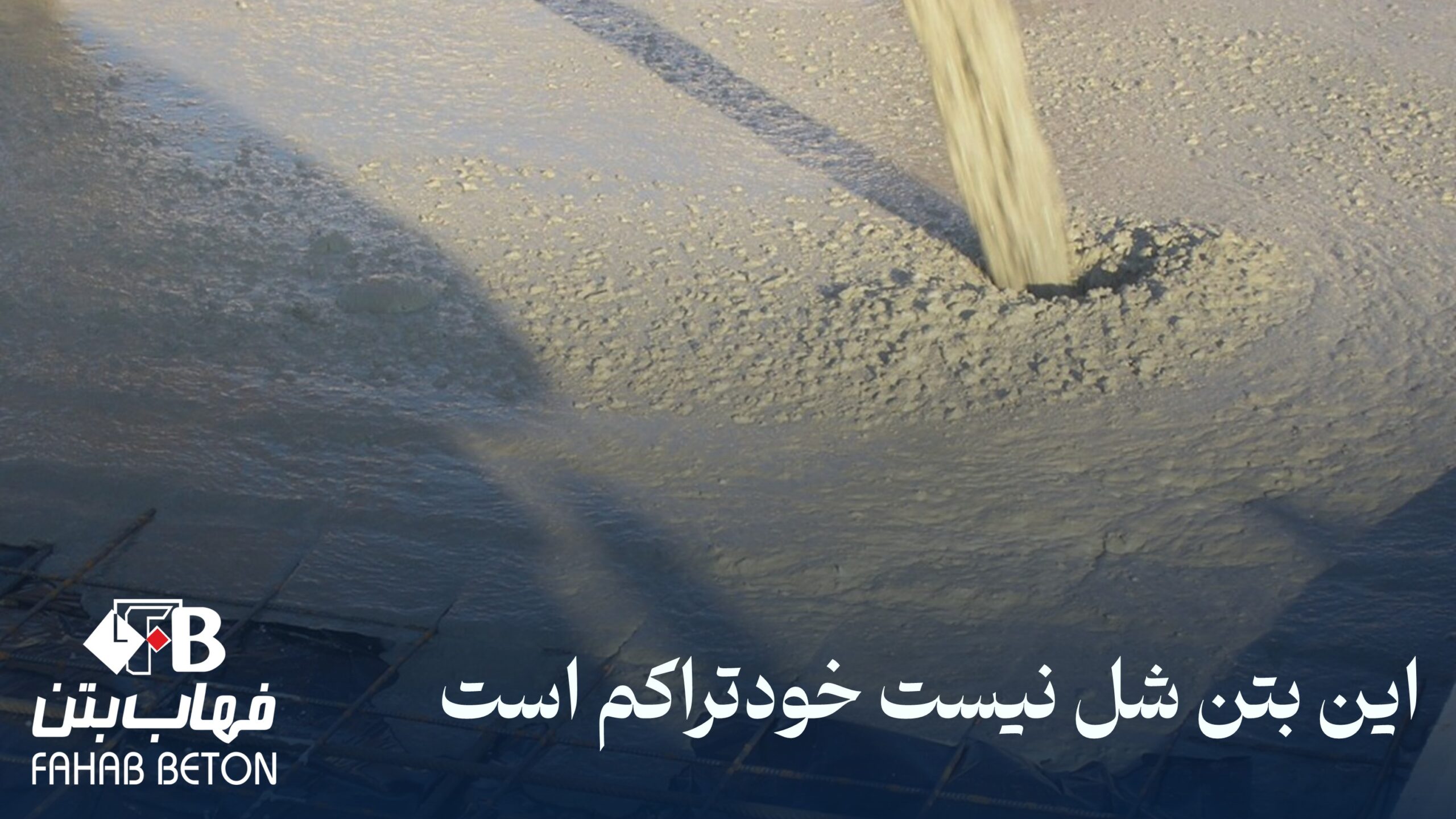

بتن خودتراکم (Self-Consolidating Concrete / SCC) که با نامهای دیگری همانند بتن خودمتراکم و خودتراز شناخته میشود، بتنی با خاصیت روانی بالا است که بدون نیاز به عملیات تراکم مکانیکی، تحت وزن خود درون قالب جاری شده و شکل میگیرد. اهمیت استفاده از این نوع بتن در این است که در عین حفظ الزامات عملکردی موردنیاز برای بتن تازه، دوام و پایایی مورد انتظار تامین شده و حتی بهبود بخشیده میشود. این ویژگیها باعث میشود که این نوع بتن بهویژه در مکانهایی که بتنریزی دشوار است، مانند اعضای بتنی با آرماتورهای بسیار زیاد یا قالببندیهای پیچیده، بسیار مفید باشد.
جهت حفظ انسجام و عدم جداشدگی سنگدانهها و اجزای تشکیل دهنده این بتن، باید از دانه بندی مناسب با ریزدانه کافی و مواد افزودنی معدنی و شیمیایی مورد تایید واحد کنترل کیفیت استفاده گردد که نیازمند دانش، تخصص و تجربه کافی میباشد. در خصوص کارایی بتن خودتراکم میتوان به موارد زیر اشاره کرد:
- در حالت معمولی دارای جریان اسلامپی بیش از 600 میلیمتر و بدون جداشدگی
- توانایی مقاومت در شیب 3 درصد در سطح افقی آزاد
- قابلیت پمپ شدن در لولهها به طول حداقل 100 متر
- حفظ روانی به مدت حداقل 90 دقیقه
مشخصات بتن خودتراکم
یکی از ویژگیهای منحصربهفرد این نوع بتن، کارایی و عدم نیاز به استفاده از ویبره داخلی است. کارایی، خصوصیات جریان و تغییر شکل بتن تازه را شرح میدهد. به منظور دستیابی به کارایی موردنیاز برای تولید این بتن، لازم است تا از نظر خصوصیات بتن تازه، بهطور همزمان سه ویژگی زیر را داشته باشد:
- قابلیت جریان (جریان در حالت آزاد) : روانی این نوع بتن در حدی باشد که بتواند تحت وزن خود جاری شود.
- قابلیت عبور (جریان در حالت محبوس) : این بتن باید بتواند از فضای بین آرماتورها و موانع عبور کند.
- مقاومت در برابر جداشدگی (پایداری) : با توجه به لزوم همگنی در این بتن ، دو انتخاب فوق باید در شرایطی باشد که جداشدگی رخ ندهد.
با در نظر گرفتن اینکه طراحی و ساخت این بتن با بتن معمولی متفاوت است، خواص مکانیکی آنها نیز متفاوت خواهد بود. حجم بیشتر استفاده از مصالح سیمانی و ریزدانه، همگنی و ساختار میکروسکوپی بهتر باعث بهبود مشخصات مکانیکی بتن خودتراکم نسبت به بتن معمولی میشود. با توجه به کاربرد پروژه، بتن scc میتواند ردههای مختلف مقاومتی C40، C50 و … را به خود اختصاص دهد. با درنظرگرفتن بهبود ریزساختار بتن scc نسبت به بتن معمولی، مطابق تحقیقات انجامشده بتن scc ازنظر مقاومت فشاری، کششی به روش دونیم شدن، مدول گسیختگی و مدول الاستیسیته نتایج بهتری نسبت به بتن معمولی دارد.
استفاده از پرکنندههای ریز باعث کاهش تخلخل بتن خودتراکم میشود. این کاهش در تخلخل ماتریس بتن خودتراکم باعث کاهش نفوذپذیری و در نتیجه افزایش دوام بتن خودتراکم در برابر شرایط محیطی مخرب فیزیکی و شیمیایی میگردد. این نوع از بتن عملکرد بهتری نسبت به بتن معمولی در برابر عوامل مخربی مانند کربناتاسیون، نفوذ یون کلر و مقاومت در برابر یخزدگی دارد. مطابق تحقیقات انجامشده با استفاده از پوزولانهای مختلف جایگزین سیمان مانند میکروسیلیس، زئولیت، سرباره و …، دوام بتن خودتراکم ازنظر حملات سولفاتی و واکنش قلیایی- سیلیسی نسبت به بتن معمولی بهبود مییابد.
طرح مخلوط این نوع بتن
برای طراحی مخلوط آن، قابلیت جریانپذیری و مقاومت در برابر جداشدگی دو موردی هستند که باید مورد توجه قرار گیرد. برای دستیابی به قابلیت جریانپذیری، تنش تسلیم کم و برای پیدایش مقاومت در برابر جداشدگی، افزایش لزجت مورد نیاز است. بنابراین باید تلاش شود تا تعادلی بین این دو پارامتر در طراحی مخلوط بتن خودتراکم حاصل شود. به طور خلاصه روند طراحی مخلوط بر اساس کمیته 237 انجمن بتن آمریکا (ACI 237R-07) به شرح زیر است:
- انتخاب میزان پخششدگی جریان بر اساس مشخصات اجرایی پروژه
- انتخاب اندازه و حجم سنگدانه درشت بر اساس فاصله بین آرماتورها، بافت و دانهبندی سنگدانهها
- تخمین عیار مواد سیمانی و آب مصرفی
- محاسبه حجم خمیر و ملات
- انتخاب افزودنی
- ساخت مخلوط آزمون
- انجام آزمایشهای لازم برای بررسی کارایی بتن تازه
- اصلاح نسبتهای اختلاط بر اساس نتایج آزمایشها و تکرار روند تا رسیدن به نتایج مطلوب

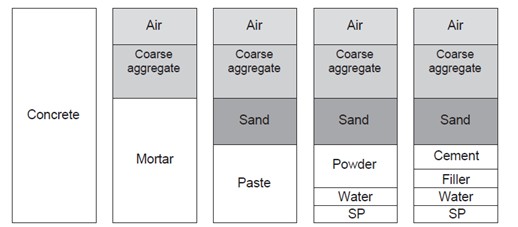

در جدول زیر مثالهایی از طرح مخلوطهای بتن خودتراکم برای یک متر مکعب بتن مشاهده میشود (مقادیر بر اساس کیلوگرم میباشد):
| مصالح | طرح مخلوط 1 | طرح مخلوط 2 | طرح مخلوط 3 |
| سیمان | 450 | 470 | 400 |
| مصالح پرکننده | – | – | 116 |
| شن | 829 | 841 | 700 |
| ماسه | 829 | 868 | 940 |
| آب | 180 | 155 | 156 |
| فوق روانکننده | 1 | 6 | 0.9 |
مزایا بتن خودتراکم (SCC):

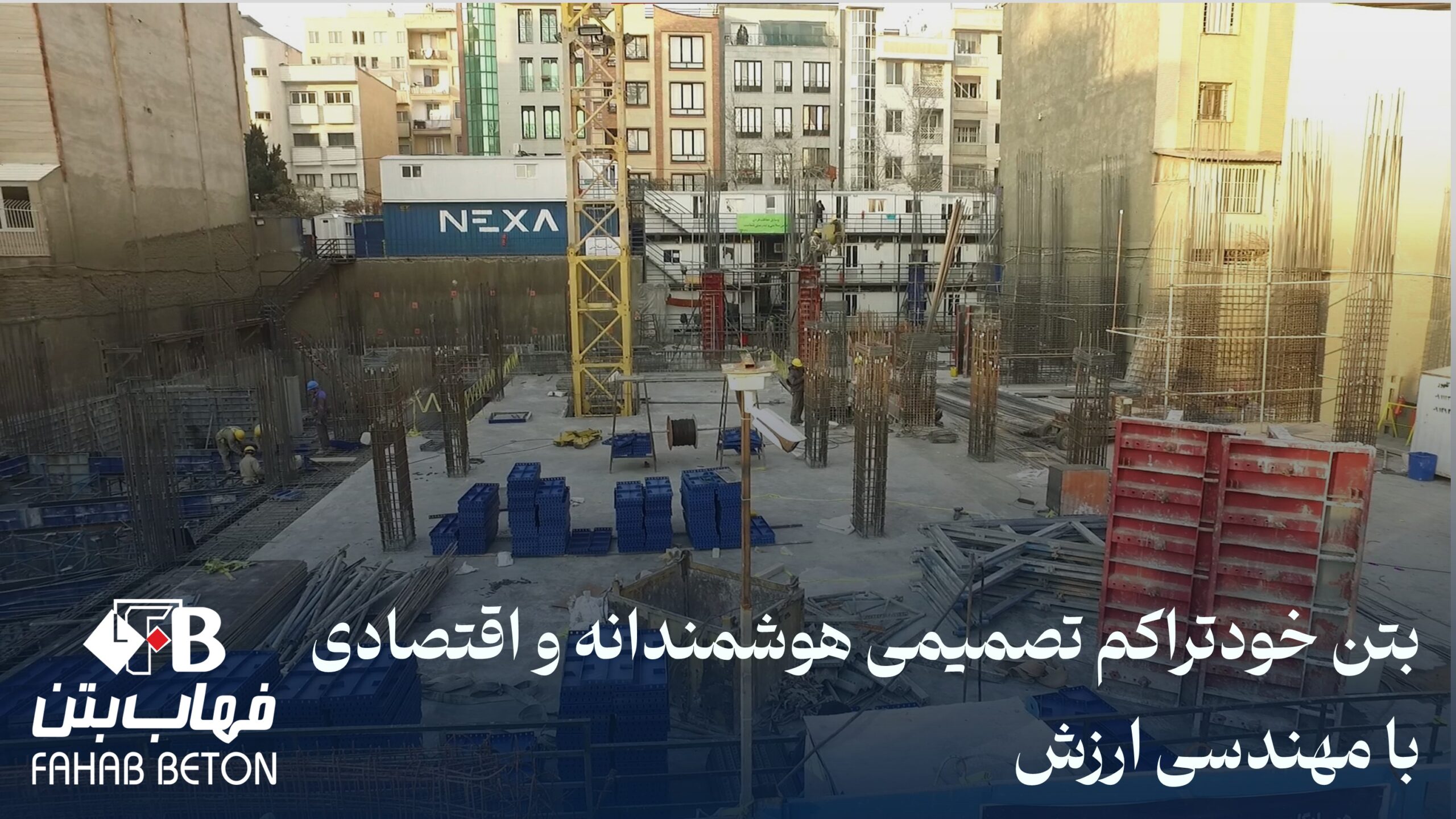

بتن خودتراکم که بهطور صحیح طراحی، تولید و اجرا شود، منجر به مزایای اقتصادی و فنی قابل توجه برای مصرفکننده نهایی میشود. کاهش هزینهها در محل اجرا و بهبود عملکرد، از انگیزههای اصلی برای استفاده از این نوع بتن خاص است. بهطورکلی، بتن خودتراکم میتواند مزایای زیر را ارائه دهد:
کاهش نیروی کار و تجهیزات:
عدم استفاده از لرزانندهها به دلیل خودتراکم بودن مخلوط میتواند منجر به صرفهجویی اقتصادی شود.
سرعت در ساختوساز:
امکان اجرای بتن با مشخصات مکانیکی مطلوب بدون وابستگی به مهارت نیروی کار میتواند سرعت ساختوساز را افزایش و زمان اجرای پروژه را کاهش دهد.

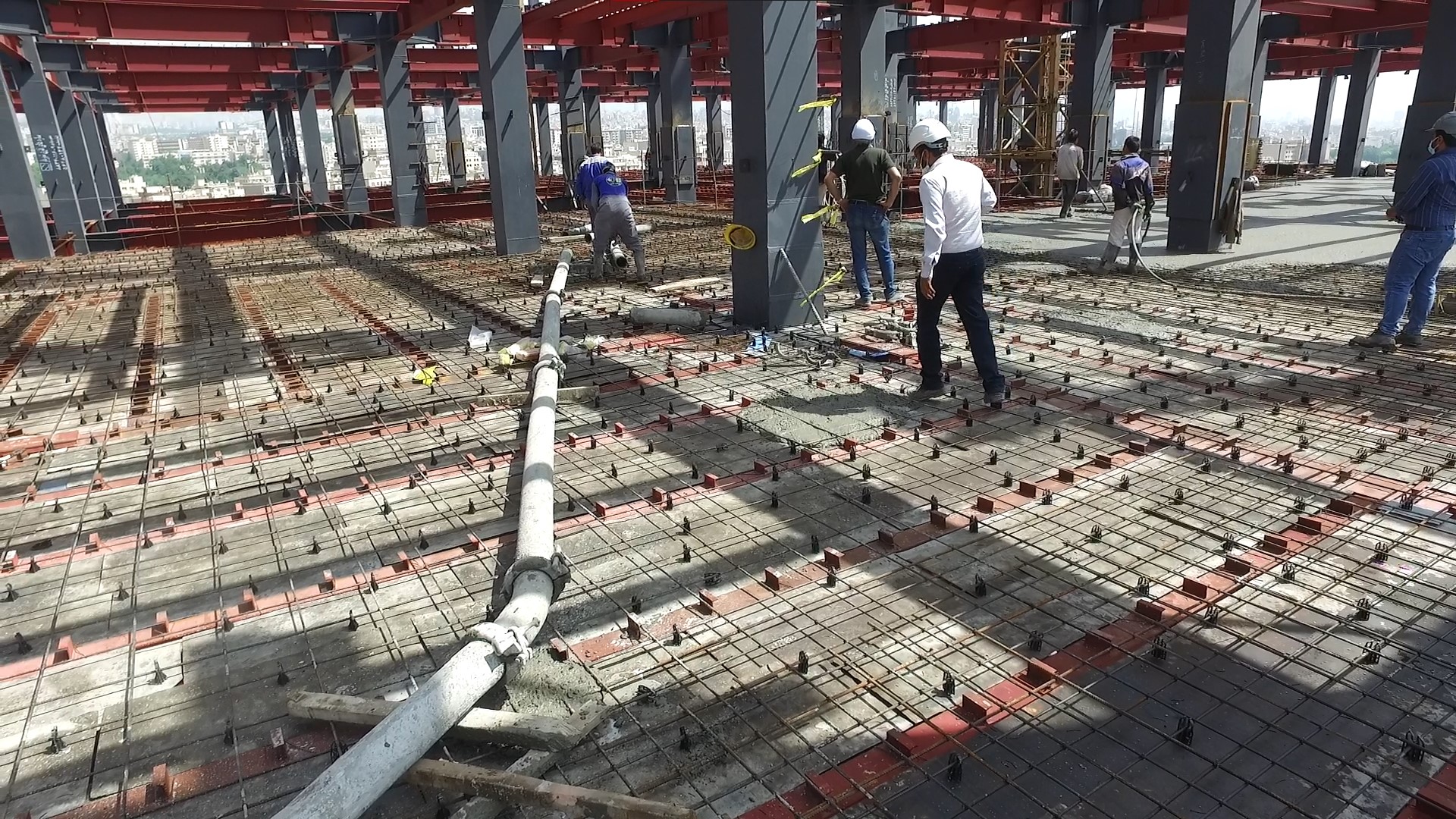

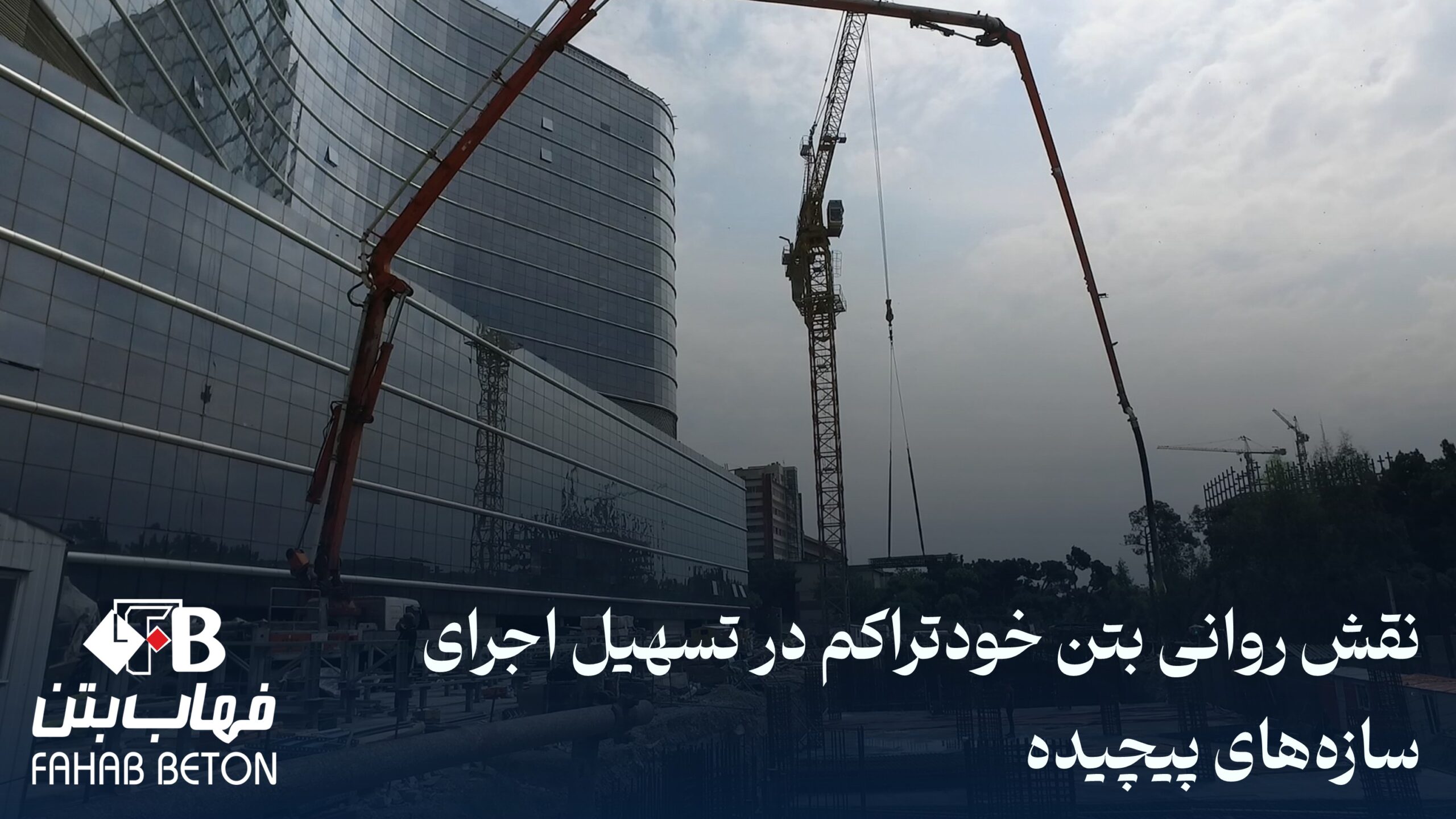

اجرا در شکلهای پیچیده و با تراکم میلگرد زیاد:
بر اساس ویژگی حرکت بتن در قالب، بهرهوری زیادی در قرارگیری در قالبهای با شکلهای پیچیده و تراکم میلگرد زیاد ایجاد میشود.

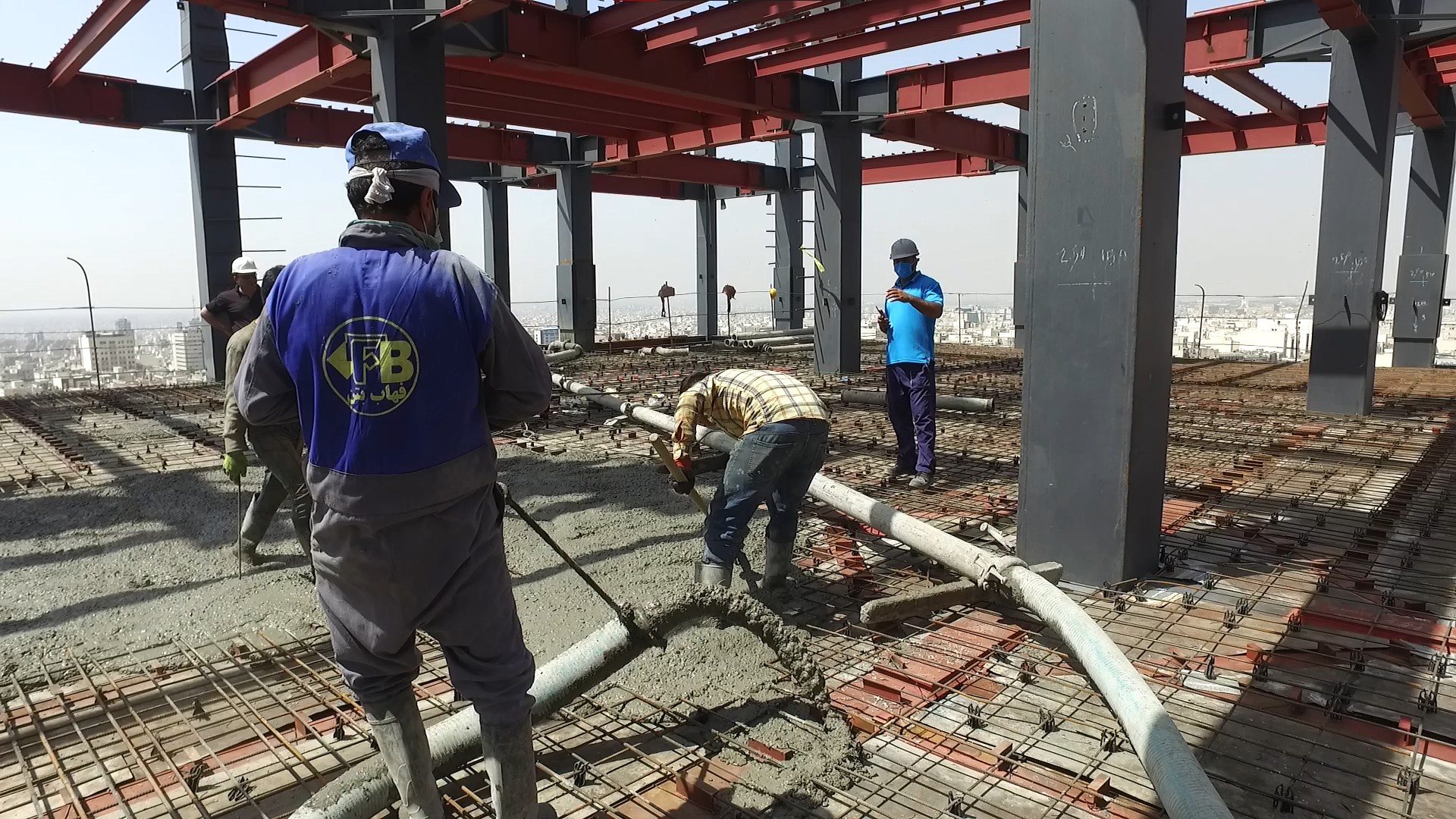

انعطافپذیری در توزیع نقاط تخلیه بتن:
این بتن توانایی افزایش انعطافپذیری در توزیع نقاط تخلیه بتن را دارد که میتواند نیاز به جابهجایی مکرر کامیونهای حمل بتن و خطوط پمپ برای تخلیه و انتقال بتن را کاهش دهد.

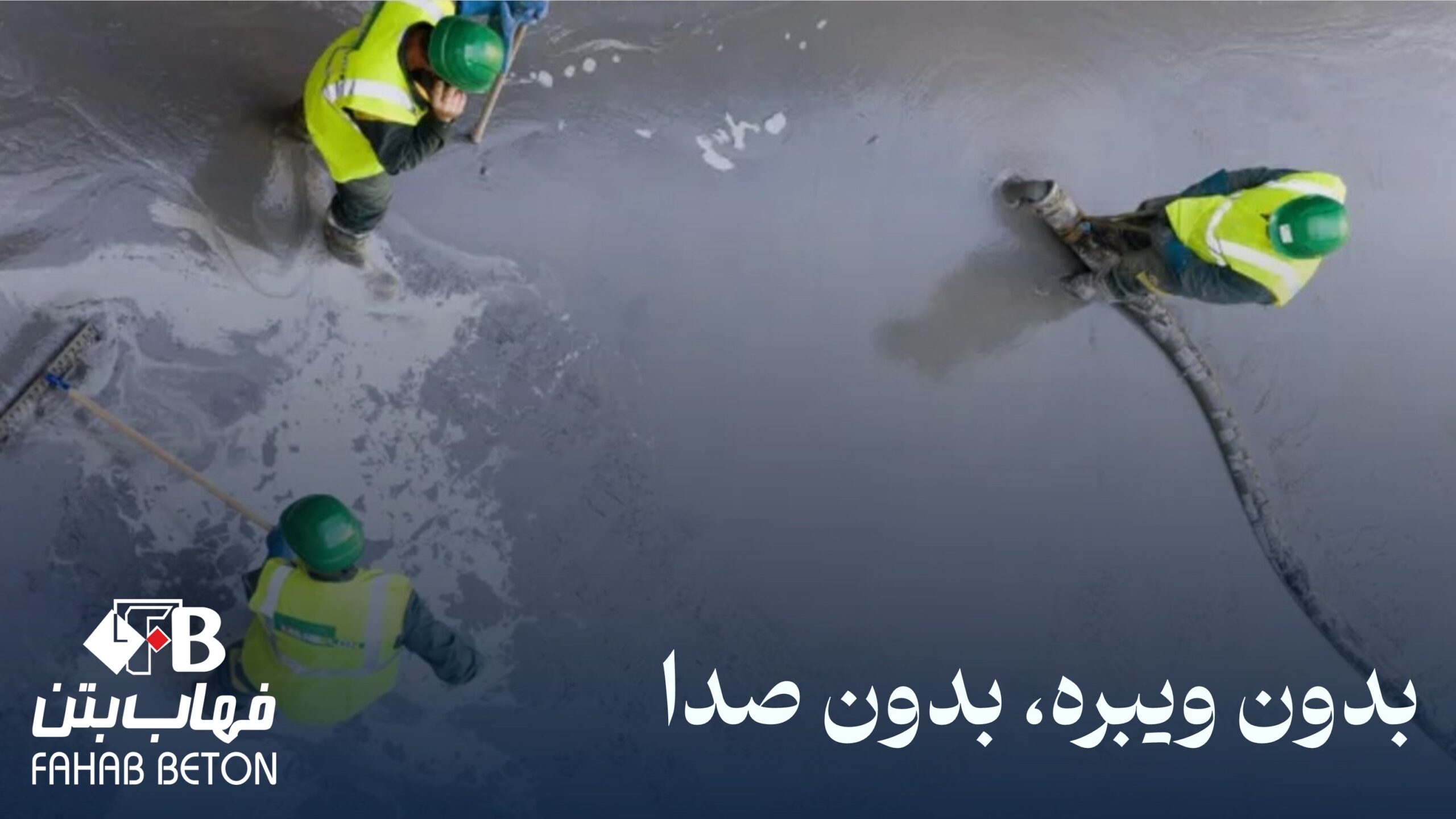

کاهش آلودگیهای صوتی:
استفاده از بتن با آلودگی صوتی کمتر میتواند ساعات کاری را در مناطق شهری افزایش دهد و امکان برنامهریزی برخی فعالیتهای ساختوساز را در ساعات محدودیت رفتوآمد فراهم سازد تا مشکلات مربوط به ترافیک شهری کاهش یابد.
کاهش احتمالات آسیب به کارکنان:
بتن خودتراکم محیط کاری ایمنتر را بر اساس کاهش عملیات سنگین و کارهای پرزحمت فراهم میکند.
امکان ایجاد سطوح صاف و بدون کرموشدگی:
با استفاده از یک بتن خودتراکم با طرح مخلوط مناسب، قالببندی صحیح و عامل رهاساز قالب مناسب که همراه با روشهای صحیح اجرا شود، کیفیت بالاتر سطح در بتن بدست میآید.
آزمایشهای بتن خودتراکم:
کنترل کیفیت بتن خودتراکم تنها به بررسی مقاومت فشاری بتن سختشده محدود نمیشود. از آنجا که عملکرد این نوع بتن در حالت تازه، نقش تعیینکنندهای در قابلیت اجرا و کیفیت نهایی عضو بتنی دارد، لازم است ویژگیهایی مانند قابلیت جریان، قابلیت عبور از میان آرماتورها و مقاومت در برابر جداشدگی نیز پیش از اجرا و در حین تولید کنترل شوند. مهمترین آزمایشهای بتن خودتراکم برای ارزیابی خواص بتن در ادامه قرار گرفتهاند همچنین کلیپهای مربوط به تهیه این آزمایشهای توسط واحد تحقیق و توسعه شرکت فهاب بتن تهیه شده است و برای افرادی که قصد دارند با SCC آشنا شوند میتواند مناسب باشد:

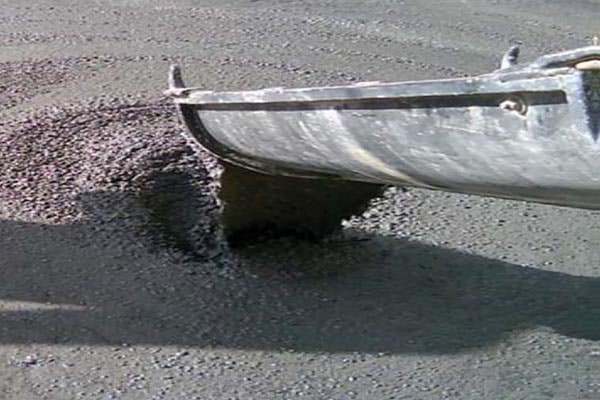

- آزمایش جریان اسلامپ (Slump Flow)
- آزمایش جریان اسلامپ معکوس
- آزمایش حلقه J یا J-Ring
- آزمایش جعبه L یا L-BOX
- آزمایش قیف V یا V-Funnel
- شاخص پایداری چشمی (VSI)
در استانداردهای ASTM نیز آزمونهای مشخصی برای بتن خودتراکم در نظر گرفته شده است؛ از جمله ASTM C1611 برای جریان اسلامپ، ASTM C1621 برای قابلیت عبور با استفاده از J-Ring و ASTM C1758 برای ساخت نمونههای آزمایشگاهی با بتن خودتراکم.
در نهایت، انتخاب آزمونها و حدود پذیرش باید متناسب با مشخصات فنی پروژه، طرح اختلاط، شرایط اجرا و الزامات دستگاه نظارت انجام شود. بنابراین صرفاً دستیابی به یک عدد مشخص در آزمایش جریان اسلامپ به معنای مناسببودن بتن خودتراکم برای تمام پروژهها نیست و باید همزمان قابلیت عبور، پایداری و حفظ کارایی نیز مورد توجه قرار گیرد.
برای مشاده دیگر کلیپهای مربوط به آزمایشهای بتن خودتراکم به آپارات فهاب بتن مراجع نمایید.
تولید بتن خودتراکم:
همانطور که اشاره شد، بتن خودتراکم نیاز به سیالیت و قوام بالا دارد. سطح مورد نیاز سیالیت این نوع بتن بهطور قابلتوجهی تحت تأثیر کاربرد خاص مورد نظر قرار میگیرد. بنابراین، تولید بتن خودتراکم نیازمند انتخاب و کنترل دقیق مصالح مصرفی است.
تغییرات در ویژگیهای مصالح میتواند تأثیر قابلتوجهی بر عملکرد مخلوط بتن خودتراکم داشته باشد. بنابراین، بهتر است تا در طول مدت پروژه از منبع ثابت برای تهیه مصالح اولیه استفاده شود. علاوهبراین، تغییرات در مقدار رطوبت و دانهبندی سنگدانه تأثیر قابلتوجهی بر عملکرد بتن خودتراکم دارد. برای مخلوط بتن خودتراکم، باید مقدار رطوبت سنگدانه حداقل یکبار در روز قبل از تهیه اولین مخلوط مطابق ASTM C70 یا ASTM C566 تعیین شود.
یکی از مراحل مهم در تولید مخلوطهای بتن خودتراکم، ساخت مخلوطهای آزمایشی با استفاده از همزنهای آزمایشگاهی است. برای راهنماییهای بیشتر در مورد وزنکشی و مخلوطسازی بتن به ACI 304R مراجعه کنید. مطابق منابع بینالمللی، هنگام تولید بتن خودتراکم، حداقل باید آزمونهای جریان اسلامپ و شاخص پایداری چشمی (VSI) انجام شود.
این آزمونها هر روز با بررسی اولین تولید بتن خودتراکم انجام شده و سپس روی تولیدهای متوالی صورت میگیرد تا زمانی که دو تولید متوالی در محدوده مشخصات مورد نظر قرار گیرد. این آزمونها مطابق با ASTM C1611 یا استاندارد ملی ایران به شماره 11270 انجام میشود. علاوهبراین، لازم است تا آزمونهای استاندارد مانند چگالی و مقدار هوا برای تضمین کیفیت انجام شوند. شکل 1-5 چهار نوع شاخص پایداری چشمی مخلوط بتن خودتراکم را نشان میدهد.
آشنایی تکمیلی با بتن خودتراکم:
شرکت فهاب بتن سالها در زمینه تولید بتن خودتراکم پژوهش گستره انجام داده است. اگر شما قصد دارید تا در رابطه با این بتن خاص و کاربردی اطلاعات بیشتری کسب کنید به محل مناسبی برای دسرتسی به این اطلاعات مراجعه کردهاید. آکادمی شرکت فهاب بتن با هدف آموزشی و نشر اطلاعات فنی شرکت در خصوص بتن آماده به وجود آمد. این بخش در اولین اقدام مجلهای کاربردی با موضوع بتن خودتراکم را تهیه و منتشر کرده است. اگر قصد دارید با این بتن بیشتر آشنا شوید میتوانید به این مجله مراجع نمایید. همچنین در مصاحبههای مفصلی به گفتگو با دکتر تدین رئیس انجمن بتن ایران و استاد دانشگاه بوعلی سینا همدان و مهندس محمدرضا عراقیان مشاور پروژههای ملی و بینالمللی پرداختهایم که میتواند برای علاقهمندان به حوزه تکنولوژی بتن جذاب باشد.
چگونه بتن خودتراکم برای پروژه خود تهیه کنیم؟
تأمین بتن خودتراکم برای یک پروژه ساختمانی تنها به سفارش بتنی با روانی بالا محدود نمیشود. برای دستیابی به عملکرد مناسب، لازم است مشخصات بتن بر اساس شرایط پروژه، تراکم آرماتورها، روش بتنریزی، فاصله محل تولید تا پروژه، تجهیزات پمپاژ و الزامات فنی تعیین شود. به همین دلیل، پیش از سفارش بتن خودتراکم بهتر است اطلاعات زیر مشخص شود:
مقاومت فشاری موردنیاز بتن و رده مقاومتی مورد نظر؛
ابعاد و شکل عضو بتنی و میزان تراکم آرماتورها؛
روش بتنریزی و نحوه انتقال بتن به محل اجرا؛
فاصله کارخانه تا پروژه و مدت زمان تقریبی حمل؛
میزان جریان اسلامپ و سایر الزامات مربوط به بتن تازه؛
شرایط محیطی و الزامات دوام بتن؛
نوع و اندازه سنگدانه مورد استفاده؛
محدودیتهای اجرایی و الزامات دستگاه نظارت.
پس از بررسی این اطلاعات، طرح اختلاط بتن خودتراکم متناسب با شرایط پروژه طراحی و در آزمایشگاه بررسی میشود. علاوه بر مقاومت بتن سختشده، ویژگیهایی مانند جریانپذیری، قابلیت عبور، پایداری و حفظ کارایی نیز مورد ارزیابی قرار میگیرند.
شرکت فهاب بتن با بهرهگیری از واحد کنترل کیفیت و آزمایشگاه تخصصی خود، امکان طراحی و تولید بتن خودتراکم متناسب با مشخصات فنی پروژه را فراهم کرده است.
اگر برای پروژه خود به بتن خودتراکم (SCC) نیاز دارید، میتوانید مشخصات پروژه، رده مقاومتی موردنظر، حجم بتنریزی و شرایط اجرایی را با کارشناسان فهاب بتن مطرح کنید تا مناسبترین مشخصات بتن و روش تأمین آن بررسی شود.
جمعبندی
بتن خودتراکم (SCC) یکی از انواع بتنهای توانمند است که با برخورداری از روانی و پایداری مناسب، میتواند بدون نیاز به ویبره مکانیکی در قالب جریان پیدا کرده و فضای اطراف آرماتورها را پر کند. مهمترین ویژگی این بتن، ایجاد تعادل میان قابلیت جریان، قابلیت عبور و مقاومت در برابر جداشدگی است؛ به همین دلیل طراحی و تولید بتن خودتراکم نیازمند کنترل دقیق مصالح، طرح اختلاط و شرایط اجرایی است.
استفاده صحیح از بتن خودتراکم میتواند مزایایی مانند کاهش زمان اجرا، کاهش نیاز به نیروی انسانی و تجهیزات تراکم، بهبود کیفیت سطوح بتنی و امکان بتنریزی در اعضای دارای تراکم زیاد آرماتور یا هندسه پیچیده را به همراه داشته باشد. البته دستیابی به این مزایا به طراحی صحیح مخلوط، کنترل کیفیت مستمر و اجرای مناسب وابسته است.
در نتیجه، بتن خودتراکم را نباید صرفاً «بتنی با اسلامپ بالا» دانست. یک بتن SCC مناسب باید در کنار روانی کافی، پایداری و قابلیت عبور مناسب نیز داشته باشد و عملکرد آن متناسب با شرایط واقعی پروژه ارزیابی شود.
فهاب بتن با تکیه بر تجربه تولید بتنهای تخصصی، امکانات آزمایشگاهی و واحد تحقیق و توسعه، در زمینه طراحی، تولید و کنترل کیفیت بتن خودتراکم فعالیت میکند و میتواند متناسب با نیاز پروژه، مشخصات فنی و طرح اختلاط موردنیاز را بررسی و ارائه کند.
سوال و جواب کوتاه (سوالات پر تکرار)
بتن خودتراکم چیست؟
بتن خودتراکم یا SCC نوعی بتن با قابلیت جریانپذیری و پایداری بالا است که میتواند بدون نیاز به ویبره مکانیکی و تحت وزن خود در قالب جریان پیدا کند، فضای اطراف آرماتورها را پر کند و به شکل قالب درآید.
تفاوت بتن خودتراکم با بتن معمولی چیست؟
مهمترین تفاوت بتن خودتراکم و بتن معمولی در رفتار بتن تازه است. بتن خودتراکم بهگونهای طراحی میشود که ضمن داشتن روانی کافی، بتواند از میان آرماتورها عبور کند و بدون جداشدگی اجزای مخلوط، قالب را پر کند؛ در حالی که بتن معمولی معمولاً برای تراکم مناسب به عملیات ویبره نیاز دارد.
آیا بتن خودتراکم نیاز به ویبره دارد؟
در شرایطی که بتن بهدرستی طراحی و اجرا شده باشد، بتن خودتراکم برای پرکردن قالب و تراکم خود به ویبره داخلی نیاز ندارد. با این حال، نحوه اجرا، قالببندی، ارتفاع و روش تخلیه باید مطابق مشخصات پروژه کنترل شود.
اسلامپ بتن خودتراکم چقدر است؟
در بتن خودتراکم معمولاً به جای اسلامپ معمولی، «جریان اسلامپ» یا Slump Flow بهعنوان یکی از شاخصهای اصلی کارایی بتن تازه بررسی میشود. مقدار موردنیاز جریان اسلامپ باید بر اساس طرح اختلاط و الزامات پروژه تعیین شود و نمیتوان یک مقدار ثابت را برای تمام بتنهای SCC مناسب دانست.
مهمترین آزمایشهای بتن خودتراکم کداماند؟
از مهمترین آزمایشهای بتن خودتراکم میتوان به آزمایش جریان اسلامپ، J-Ring برای بررسی قابلیت عبور، شاخص پایداری چشمی (VSI) و در برخی پروژهها آزمایشهایی مانند L-Box و V-Funnel اشاره کرد.
آیا بتن خودتراکم برای سازههای با آرماتور زیاد مناسب است؟
بله. یکی از کاربردهای مهم بتن خودتراکم، بتنریزی اعضایی است که به دلیل تراکم زیاد آرماتورها یا هندسه پیچیده، اجرای بتن و ویبرهکردن آن دشوار است. البته طرح اختلاط و قابلیت عبور بتن باید متناسب با شرایط همان عضو سازهای تعیین شود.
آیا بتن خودتراکم قابل پمپاژ است؟
بله، بتن خودتراکم میتواند با استفاده از پمپ بتن منتقل و اجرا شود. با این حال، قابلیت پمپاژ، فشار موردنیاز و حفظ کارایی بتن باید با توجه به طرح اختلاط، مسیر پمپاژ، فاصله انتقال و شرایط پروژه بررسی شود.
طرح اختلاط بتن خودتراکم چگونه تعیین میشود؟
طرح اختلاط بتن خودتراکم بر اساس عواملی مانند مقاومت موردنیاز، نوع و اندازه سنگدانه، مقدار مواد سیمانی، حجم خمیر و ملات، نوع افزودنی شیمیایی، شرایط محیطی و الزامات اجرایی تعیین میشود. پس از طراحی اولیه نیز معمولاً مخلوطهای آزمایشی ساخته و ویژگیهای بتن تازه و سختشده بررسی میشوند.
قیمت بتن خودتراکم چگونه تعیین میشود؟
قیمت بتن خودتراکم به عواملی مانند رده مقاومتی، نوع و مقدار سیمان و مواد افزودنی، نوع سنگدانه، میزان فوقروانکننده، حجم سفارش، فاصله پروژه از کارخانه و الزامات کنترل کیفیت بستگی دارد. بنابراین قیمت بتن SCC باید بر اساس مشخصات فنی و شرایط هر پروژه بهصورت جداگانه تعیین شود.
چگونه بتن خودتراکم برای پروژه سفارش دهیم؟
برای سفارش بتن خودتراکم بهتر است ابتدا اطلاعاتی مانند رده مقاومتی، حجم موردنیاز، محل پروژه، روش بتنریزی، تراکم آرماتورها و الزامات فنی مشخص شود. کارشناسان فهاب بتن میتوانند بر اساس این اطلاعات، مشخصات مناسب بتن خودتراکم را برای پروژه بررسی کنند.
