فونداسیون در ساخت و ساز چیست؟
پی ساختمان یا همان فونداسیون (Foundation) پایینترین بخش یک ساختمان یا سازه عمرانی است که در تماس مستقیم با خاک قرار دارد و وظیفه انتقال ایمن بارهای وارده از سازه به زمین را بر عهده دارد. به طور کلی، فونداسیون را میتوان به سه دسته تقسیم کرد:
فونداسیون سطحی و کم عمق (shallow foundation)
فونداسیون عمیق (deep foundation)
فونداسیونهای خاص (Special Foundations)
نگاهی به تاریخچه و اهمیت پی در ساختوساز

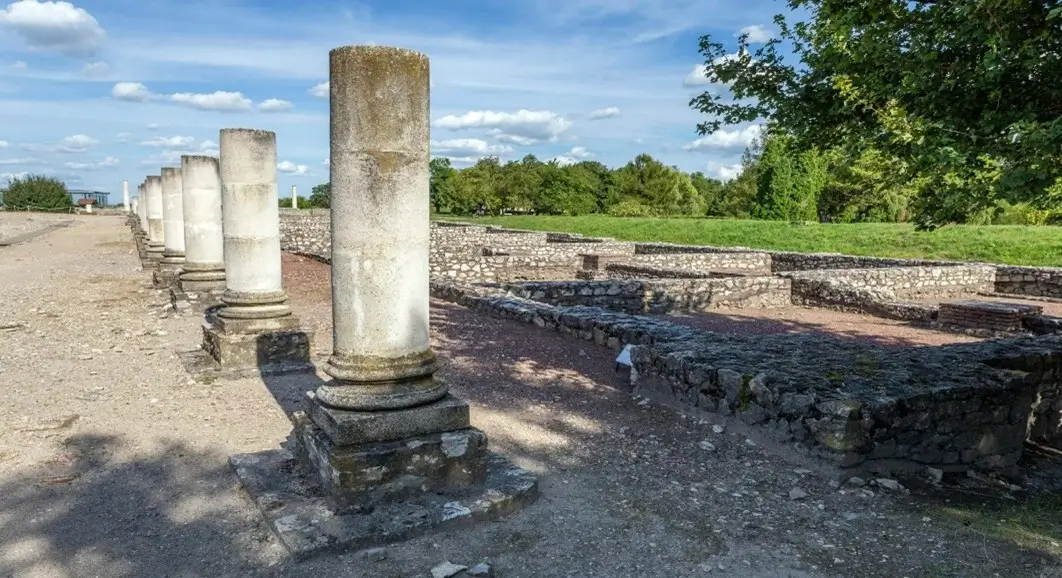

ساختن سرپناه از ابتداییترین نیازهای بشر بوده و به هزاران سال پیش بازمیگردد. برای نمونه، بیش از ۱۲ هزار سال پیش، مردم دوران نوسنگی در منطقهای که امروز سوئیس نام دارد، خانههایی روی چوبهای بلند میساختند که در بستر دریاچههای کمعمق کوبیده میشد. این سازهها، آنها را از خطر حیوانات و دشمنان محافظت میکرد. در دورههای بعد، تمدنهایی مانند بابلیان در مناطقی با خاک نرم و آبرفتی زندگی میکردند و وزن ساختمانهای خود را روی همین زمینها منتقل میکردند. اما نقطه عطف مهم در مهندسی پیسازی به دوران روم باستان برمیگردد؛ جایی که برای نخستین بار قوانین مشخصی برای ساخت پی تدوین شد و از بتن پوزولانی استفاده کردند.
با گذشت زمان و بروز جنگها، زلزلهها و بلایای طبیعی، بسیاری از ساختمانها آسیب دیدند یا فرو ریختند. همین تجربهها باعث شد تا توجه به ساخت پیهای مقاوم و اصولی، اهمیت بیشتری پیدا کند و به عنوان یکی از پایههای اصلی در ساختوساز مدرن شناخته شود.
معرفی انواع پیها:
فونداسیون سطحی و کم عمق (shallow foundation)
پیهای سطحی برای شرایطی مناسباند که لایه مقاوم خاک در عمق کمتری از سطح زمین قرار داشته باشد. انواع رایج پیهای سطحی عبارتاند از:
- پی نواری (Strip Footings): این نوع پیها بهصورت نواری پیوسته در زیر دیوارهای باربر یا ردیف ستونها اجرا میشوند و بار سازه را بهطور یکنواخت به زمین منتقل میکنند.
- پی منفرد (Pad Footings): پیهای منفرد برای ستونهای جداگانه مورد استفاده قرار میگیرند و بار هر ستون را بهصورت موضعی به خاک منتقل میکنند. این نوع پیها معمولاً در شرایطی با بار سبک و خاک مقاوم به کار میروند.
- پی گسترده یا رادیه (Raft / Mat Foundation): این نوع پی بهصورت یک دال بزرگ بتنی در زیر کل سازه اجرا میشود و مناسب زمینهای ضعیف یا خاکهای منبسطشونده است. رادیه، بار کل ساختمان را به صورت گستردهتری به خاک منتقل کرده و از تمرکز تنش جلوگیری میکند.
فونداسیون عمیق (deep foundation)
پیهای عمیق زمانی مورد استفاده قرار میگیرند که لایه مقاوم خاک در اعماق بیشتری قرار دارد یا ظرفیت باربری خاک سطحی کافی نیست. مهمترین انواع پیهای عمیق عبارتاند از:
- شمعها (Pile Foundations): شمعها اعضای باریک و بلندی هستند که درون زمین کوبیده یا فرو رانده میشوند و بار سازه را به لایههای مستحکمتر خاک یا سنگ منتقل میکنند.
- چاهکها (Pier Foundations): مشابه شمعها بوده، اما قطر بیشتری دارند و برای انتقال بارهای سنگینتر به کار میروند. این نوع پی معمولاً در سازههای صنعتی یا پلها استفاده میشود.
- کایسونها (Caisson Foundations): کایسونها شفتهایی با قطر بزرگ هستند که با حفاری در عمق زیاد اجرا میشوند. از این نوع پی در ساختمانهای بلندمرتبه یا در مناطقی با سطح آب زیرزمینی بالا استفاده میشود.
فونداسیونهای خاص (Special Foundations)
در شرایط ویژهای که محدودیتهایی از نظر فضا، دسترسی یا شرایط زمین وجود دارد، از پیهای خاص استفاده میشود:
- شمعهای پیچشی یا هلیکال (Screw / Helical Piles): این شمعها دارای میلههای فلزی مارپیچ هستند که درون زمین پیچ میشوند. کاربرد آنها بیشتر در مکانهایی است که دسترسی سخت بوده یا امکان حفاری سنتی وجود ندارد.
- پی شناور (Floating Foundation): در مناطقی با سطح آب زیرزمینی متغیر، از این نوع پی استفاده میشود. عملکرد آن بهگونهای است که گویی سازه بر روی آب «شناور» است. این سیستم طراحیشده تا اثرات فشار آب را کاهش داده و پایداری سازه را تضمین کند.
اما به طور کلی و بیانی ساده فونداسیون سطحی یا شالوده، بار را به لایهای از خاک که در عمق کم قرار دارد منتقل میکند. فونداسیون عمیق بار را به عمق عمیقتری در زیر سطح زمین منتقل میکند. یک ساختمان بلندمرتبه مانند آسمانخراش یا ساختمانی که روی خاک بسیار ضعیف ساخته شده است، به فونداسیون عمیق نیاز دارد.
اجرای پی در ساختوساز
برای ساخت فونداسیون، گودالهایی عمیقتر در خاک حفر میشوند تا به یک لایه سخت و مقاوم از خاک برسند. سپس برای ایجاد بستری مستحکم، درون این گودالها بتن ریخته میشود. این گودالها با قفسهای آرماتور تقویت میشوند تا استحکام بیشتری به پی ببخشند. میلگردهای بیرونزده از بتن نقش اسکلت پی را داشته و باید با سازه بالادست متصل شوند. پس از تکمیل و ساخت مناسب پی، عملیات ساخت سازه اصلی آغاز میشود.
مصالح مورد استفاده در ساخت پی میتواند شامل بتن، فولاد، سنگ و آجر باشد. نوع مصالح و سیستم پی انتخابشده برای یک سازه خاص، به بارهای طراحی و نوع خاک زیرین بستگی دارد. طراحی پی باید اثرات مختلف زیستمحیطی ناشی از عملیات ساختوساز را نیز مدنظر قرار دهد. برای مثال، حفاری و اجرای شمعها در پیهای عمیق میتواند باعث اختلالات و جابهجاییهایی در خاک اطراف یا پیهای مجاور شود که گاه منجر به نشست سازههای همجوار میگردد. بنابراین، این تأثیرات باید پیش از شروع عملیات مورد بررسی و کنترل قرار گیرند.
چنین، ضایعات ناشی از عملیات اجرایی باید بهدرستی دفع شوند و طراحی پی باید در برابر عوامل مهاجم خارجی (نظیر مواد شیمیایی مضر موجود در خاک یا آبهای زیرزمینی) مقاوم باشد.
الزامات عملکردی پی
برای هر سازه، پی باید بهگونهای طراحی شود که:
- خاک زیر پی دچار گسیختگی برشی نشود؛
- نشست حاصل از اولین بارگذاری خدماتی، در محدوده مجاز باقی بماند.
- فشار مجاز باربری (Allowable Bearing Pressure) به فشاری اطلاق میشود که خاک میتواند بدون گسیختگی آن را تحمل کند.
هدف از اجرای پی چیست؟
پیها برای تمامی سازههای باربر اجرا میشوند و اهداف زیر را دنبال میکنند:
تأمین پایداری سازه: پی، نقش اصلی در حفظ پایداری سازه را ایفا میکند. هرچه پی مستحکمتر باشد، سازه نیز از ثبات بیشتری برخوردار خواهد بود.
فراهمسازی سطحی مناسب برای ساخت زیرسازه: طراحی و اجرای صحیح پی، بستری هموار، یکنواخت و مقاوم برای احداث زیرسازه ایجاد میکند و از ناپایداری سطح بستر جلوگیری مینماید.
جلوگیری از حرکات جانبی مصالح تکیهگاهی: استفاده از پیهای ویژه و طراحیشده برای شرایط خاص، به مهار حرکات جانبی مصالح زیرین کمک میکند و از جابهجاییهای نامطلوب جلوگیری مینماید.
توزیع یکنواخت بار سازه: پی بارهای وارده از سازه را بهصورت یکنواخت به سطح بستر منتقل میکند. این انتقال یکنواخت موجب کاهش یا حذف نشستهای نامتقارن (نشست تفاضلی) در ساختمان میشود. نشستهای نامتقارن از جمله پدیدههای بسیار نامطلوب در عملکرد بلندمدت سازهها محسوب میشوند.
افزایش سطح باربری و کنترل فشار وارده بر خاک: پیها بار وارده از سازه را در سطح وسیعتری پخش کرده و آن را به خاک منتقل میکنند. این کار باعث میشود فشاری که به خاک وارد میشود، از ظرفیت باربری مجاز خاک تجاوز نکند و از گسیختگی احتمالی جلوگیری شود.
عملکردهای پی در ساختوساز
بر اساس اهدافی که برای پی در ساختوساز تعریف میشود، میتوان عملکردهای اصلی آن را بهصورت زیر بیان کرد:
تأمین پایداری جانبی کلی سازه: پی به عنوان عنصری کلیدی، پایداری جانبی سازه را در برابر نیروهای افقی (مانند باد یا زلزله) تضمین میکند.
فراهمسازی سطحی یکنواخت، برای ساخت زیر سازه: پی وظیفه ایجاد بستری صاف، پایدار و مناسب برای احداث زیر سازه را بر عهده دارد.
توزیع یکنواخت بارها: بارهای مرده و زنده وارده از سازه بهصورت یکنواخت از طریق پی به بستر خاک منتقل میشوند.
کاهش شدت بار وارد بر خاک تا حد مجاز: پی موجب کاهش شدت تنشهای وارده به خاک زیرین میشود تا این تنشها در محدوده ظرفیت باربری مجاز خاک باقی بمانند.
مقابله با حرکات خاک: پی بهگونهای طراحی میشود که اثرات ناشی از جابهجایی یا تغییرات حجمی خاک (نظیر نشست، انبساط یا انقباض) را کنترل و محدود کند.
پیشگیری از پدیده فرسایش و تضعیف بستر: پی مناسب، از تخریب و شستهشدن خاک زیرین و اطراف خود بر اثر جریان آب یا عوامل محیطی جلوگیری میکند.
الزامات یک پی مناسب
برای آنکه یک پی عملکرد مناسبی داشته باشد، طراحی و اجرای آن باید از الزامات بنیادی مشخصی تبعیت کند. این الزامات عبارتاند از:
انتقال ایمن بارها به زمین بدون ایجاد نشستهای مخرب: پی باید بتواند بارهای مرده و زنده وارد بر سازه را بهخوبی تحمل کرده و به زمین منتقل کند؛ این انتقال باید بدون ایجاد نشستهایی باشد که موجب ناپایداری سازه شوند.
پیشگیری از نشستهای نامتقارن: استفاده از بستر و مقطع پی سخت و یکنواخت، به کاهش یا حذف نشستهای نامتقارن کمک میکند. این نوع نشستها عمدتاً در نقاطی که بارگذاری بهصورت غیریکنواخت انجام شده، بروز میکنند.
اجرای پی در عمق مناسب با توجه به نوع خاک و شرایط اقلیمی: در مناطقی که خاک مستعد تغییر حجم ناشی از تغییرات دمایی است (مانند خاکهای رُسی)، اجرای پی در عمق بیشتر توصیه میشود تا از آسیبهای ناشی از انقباض و انبساط خاک جلوگیری گردد.
انتخاب محل مناسب برای اجرای پی: مکان اجرای پی باید بهگونهای انتخاب شود که در آینده تحت تأثیر عملیات اجرایی یا عوامل خارجی قرار نگیرد. پایداری محیطی و فاصله از عوامل مخرب بالقوه باید مدنظر قرار گیرد.
