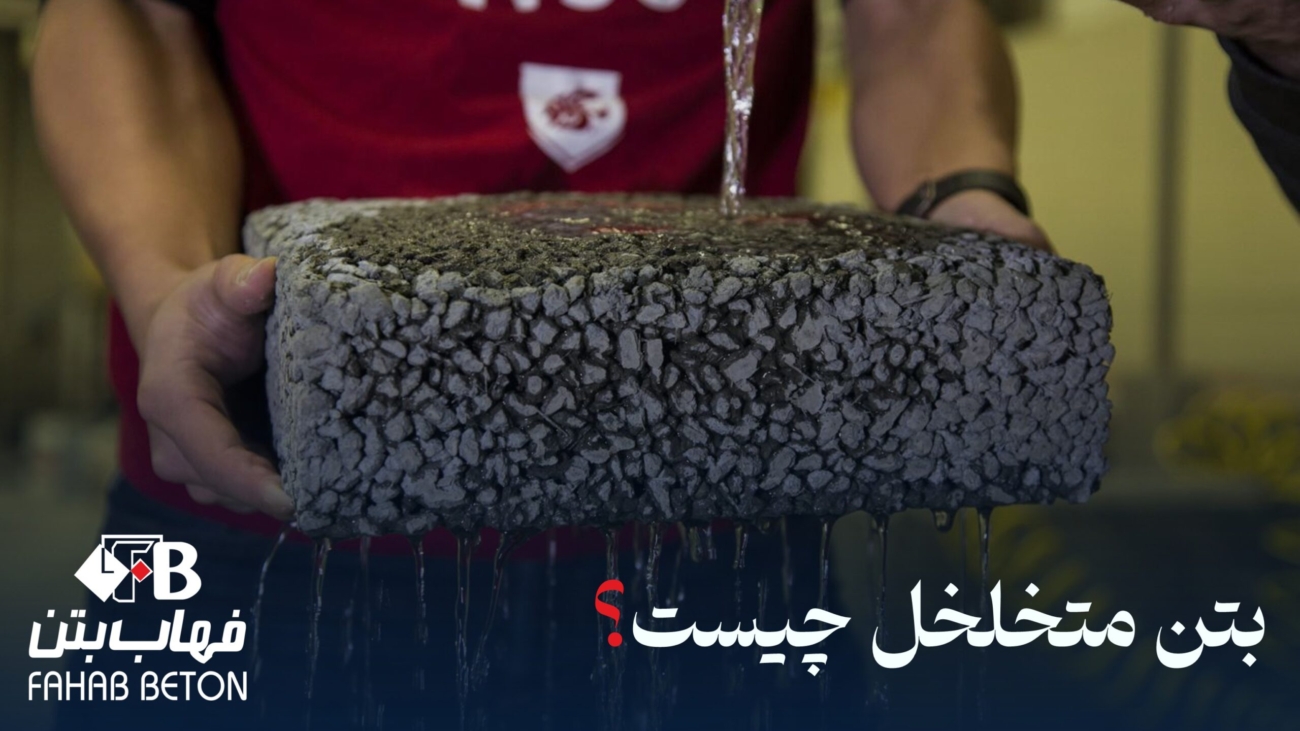

بتن متخلخل چیست؟ مزایا، روش اجرا و کاربردهای بتن نفوذپذیر

بتن متخلخل (Pervious concrete)، نوعی بتن خاص است که با استفاده از سیمان پرتلند و اسلامپ نزدیک به صفر تولید می‌شود. تفاوت اصلی آن با بتن معمولی در دانه‌بندی سنگدانه‌ها است. در این نوع بتن، از سنگدانه‌های درشت با توزیع گسسته استفاده شده و تمام یا بخش عمده‌ای از ریزدانه‌ها حذف می‌گردد. همین ویژگی، قابلیت‌ها و کاربردهای متفاوتی را در مقایسه با سایر بتن‌ها برای آن ایجاد کرده است. بتن متخلخل در سال‌های اخیر به موضوعی جذاب و مورد بحث در صنعت ساخت و ساز تبدیل شده است. در جدول زیر مشخصات بتن متخلخل مطابق گزارش ACI522R-10 آورده شده است.

اندازه حفرات	2 تا 8 میلی‌متر
متغیر بودن میزان حفرات	15% الی %35
وزن مخصوص	1600 الی 2000 کیلوگرم بر متر مکعب
مقاومت فشاری	8/2 الی 28 مگاپاسکال
مقدار معمول مقاومت بتن متخلخل	17 مگاپاسکال

مشخصات بتن متخلخل مطابق گزارش ACI522R-10

کاربردهای بتن متخلخل

بتن متخلخل به دلیل قابلیت زهکشی بالا، کاربردهای گوناگونی در صنایع مختلف دارد، از جمله:

روسازی جاده‌ها: به عنوان اساس، زیراساس، مصالح زهکشی و یا سطح جاده.
روسازی پارکینگ‌ها: ایجاد سطحی نفوذپذیر برای مدیریت آب‌های سطحی.
لایه‌های زهکشی: برای سیستم‌های فاضلاب در فضای باز.
کف گلخانه‌ها: جلوگیری از تجمع آب راکد.
روسازی با خاصیت جذب صوت: برای دیوارها و کف‌هایی که نیاز به کاهش صدا دارند.
سطح پارک‌ها و زمین‌های ورزشی: ایجاد سطحی ایمن و با قابلیت زهکشی.
کف باغ وحش‌ها، انبارها و اصطبل‌ها: تسهیل در نظافت و کاهش رطوبت.
بسترهای لجن در تصفیه‌خانه‌ها: بهبود فرآیند تصفیه.
لاینینگ چاه‌های آب: ایجاد دیواره‌ای متخلخل برای ورود آب.

تعریف بتن متخلخل

بتن متخلخل، که گاهی اوقات به آن “بتن بدون ریزدانه” نیز گفته می‌شود، مخلوطی از سیمان هیدرولیکی، سنگدانه درشت، افزودنی‌ها و آب است. این نوع بتن به آب اجازه می‌دهد تا از طریق بتن به لایه‌های زیرین نفوذ کرده و سطح آب زیرزمینی را تغذیه کند. به طور معمول، بتن متخلخل هیچ ماسه‌ای ندارد و میزان فضای خالی هوای آن بین 15 تا 35 درصد متغیر است. مقدار کمی ماسه می‌تواند برای بهبود مقاومت فشاری استفاده شود، اما میزان فضای خالی هوا کاهش یافته و نفوذپذیری کم می‌شود.

حفظ حجم مناسب خمیر سیمان در طرح اختلاط بسیار مهم است تا سنگدانه‌ها به طور یکنواخت پوشیده شوند، اما مقدار اضافی خمیرسیمان، فضای خالی بین سنگدانه‌های درشت را پر نمی‌کند. فضاهای خالی درون بتن متخلخل باید به هم متصل باشند تا کانال‌هایی ایجاد کنند که آب بتواند آزادانه از طریق آن‌ها جریان یابد.

تاریخچه

با قدمتی حدود 150 سال در اروپا، بتن متخلخل که در منابع با نام‌هایی چون بتن بدون ریزدانه یا بتن با دانه‌بندی گسسته نیز شناخته می‌شود، نخستین بار در ساخت مسکن به کار رفت و در اواسط قرن نوزدهم به بریتانیا راه یافت. پس از جنگ جهانی دوم و به دلیل کمبود آجر، استفاده از این نوع بتن در ساخت خانه‌های چند طبقه در اروپا گسترش یافت و به دلیل نیاز به مصالح جایگزین و هزینه پایین‌تر، کاربرد وسیعی در ساخت‌وساز پیدا کرد. کشورهای اروپایی از بتن متخلخل در حالت‌های مختلفی نظیر دیوارهای باربر در ساختمان‌های یک و چند طبقه و حتی ساختمان‌های بلند، همچنین در تولید پانل‌های پیش‌ساخته و بلوک‌های عمل‌آوری شده با بخار از اواسط قرن نوزدهم بهره برده‌اند و در سال 1852 نیز نمونه‌هایی از آن گزارش شده است. همچنین پیشنهاد می‌کنیم مقاله “تاریخچه سیمان و بتن” را مطالعه نمایید.

طرح مخلوط

بتن متخلخل نهایی دارای حجم زیادی از حفره‌های هوای به هم پیوسته است که امکان عبور سریع آب را فراهم می‌کنند. میزان فضای خالی هوای معمول در این نوع بتن بین 15 تا 30 درصد است. افزودن ریزدانه می‌تواند خواص ساختاری آن را تغییر دهد، اما وجود حداقل 15% فضای خالی هوا برای نفوذپذیری کافی ضروری است.

سنگدانه: بتن متخلخل در ترکیب خود فاقد یا حاوی مقدار بسیار کمی از مصالح ریزدانه است. اندازه اسمی بزرگترین دانه معمولاً بین 5/9 تا 7/12 میلی‌متر است. استفاده از سنگدانه‌های بزرگتر ممکن است مناسب نباشد زیرا می‌تواند منجر به ایجاد سطحی بیش از حد زبر شود. به طور کلی، سنگدانه‌های گرد نسبت به سنگدانه‌های شکسته به تلاش کمتری برای تراکم نیاز دارند. توصیه می‌شود سنگدانه‌ها، به ویژه در شرایط پیش‌بینی دمای بالا، مرطوب یا خیس نگهداری شوند. در صورت استفاده از سنگدانه‌های خشک، میزان جذب آب و محتوای رطوبتی آن‌ها باید مد نظر قرار گیرد، زیرا طرح‌های اختلاط بتن متخلخل با نسبت آب به سیمان پایین کار می‌کنند. کمبود آب آزاد می‌تواند منجر به خشک شدن زودهنگام و احتمالاً تراکم نامناسب شود. در مقابل، استفاده از آب بیش از حد باعث رقیق شدن بیش از حد خمیر سیمان شده و در نتیجه پیوند نامناسب بین سنگدانه‌ها و نشت خمیر سیمان را به دنبال خواهد داشت. نشت خمیرسیمان منجر به کاهش نرخ نفوذپذیری سیستم می‌گردد.

نسبت سنگدانه به سیمان معمولاً بین 4 به 1 یا 5 به 1 متغیر است. در صورت استفاده از مصالح ریزدانه یا ماسه، باید اقداماتی به منظور حفظ میزان فضای خالی هوا و تامین نرخ جریان آب کافی صورت گیرد. استفاده از مصالح ریزدانه می‌تواند مقاومت فشاری را بهبود بخشد اما نرخ نفوذپذیری را کاهش می‌دهد.

مواد سیمانی: به طور معمول، از سیمان نوع I یا II برای تولید بتن متخلخل استفاده می‌شود. استفاده از سایر انواع سیمان نیز امکان‌پذیر است. میزان سیمان مصرفی در واحد حجم بتن معمولاً بین 250 تا 350 کیلوگرم در متر مکعب متغیر است. مواد سیمانی مکمل نظیر خاکستر بادی یا سرباره می‌توانند به عنوان جایگزین بخشی از سیمان، تا حدود 25% (خاکستر بادی) و تا حدود 50% (سرباره)، مورد استفاده قرار گیرند.

آب : نتایج آزمایش‌ها نشان داده است که نسبت آب به سیمان در بازه 27 الی 35 درصد امکان بهترین پخش خمیر سیمان و بهترین پوشش ذرات سنگدانه را فراهم می‌آورد. در نسبت‌های آب به سیمان پایین‌تر، پدیده گلوله شدن مخلوط قابل مشاهده است. در این حالت، توصیه می‌شود از یک افزودنی کاهنده آب برای بهبود کارایی استفاده شود.

اجرای بتن متخلخل

ساختار باز منافذ بتن متخلخل، عمل‌آوری آن را بسیار مهم می‌سازد زیرا سطوح بیشتری در معرض خشک شدن قرار دارند و عمل‌آوری فوری، عملکردی حیاتی است. این بتن باید تحت شرایط مطلوب (رطوبت بالا و سرعت کم باد) ظرف 20 دقیقه پس از تخلیه عمل‌آوری شود و این زمان در شرایط محیطی شدیدتر کاهش می‌یابد. رعایت دقیق اصول عمل‌آوری در بتن متخلخل ضروری است و باید همواره بر بستر اشباع اجرا شود تا رطوبت هیدراسیون تامین گردد. به دلیل حجم بالای فضاهای خالی، سطح در معرض تبخیر آب بیشتر است؛ لذا، حفاظت زودهنگام و جلوگیری از تبخیر بی‌رویه رطوبت برای حفظ عملکرد مکانیکی و دوام آن اجتناب‌ناپذیر است. توصیه می‌شود قبل از پوشش محافظ، سطح بتن به آرامی مرطوب شده و بلافاصله پس از تراکم، حداکثر ظرف 15 دقیقه پوشانده شود تا اتلاف رطوبت به حداقل رسیده و زمان هیدراسیون مواد سیمانی برای کسب خواص مطلوب تمدید گردد.

عمل آوری

همانطور که اشاره شد، عمل‌آوری بتن متخلخل به دلیل ساختار باز آن از اهمیت ویژه‌ای برخوردار است. سطوح بیشتر در معرض خشک شدن یا کم‌آبی قرار دارند و عمل‌آوری فوری حیاتی است. در شرایط مطلوب (رطوبت بالا و سرعت کم باد)، این بتن باید ظرف 20 دقیقه پس از تخلیه عمل‌آوری شود. این زمان در شرایط محیطی شدیدتر کاهش می‌یابد.

تعمیر و نگهداری

اگر لایه بتن متخلخل قادر به تخلیه فاضلاب‌های سطحی مطابق نرخ طراحی نباشد کاربری آن بتن دیگر به اندازه کافی اعتبار نداشته و روسازی از کار می‌افتد روسازی بتن متخلخل حتی با وجود برخی از درجه‌های ،گرفتگی می‌تواند برای مدت طولانی به خوبی کار کند، اما لازم است سرعت زهکشی بالاتر از نرخ طراحی باشد. به منظور عملکرد مناسب یک سیستم روسازی، نیاز است که در فواصل زمانی منظم از آن نگهداری شود اگر روسازی در یک محیط خشن مانند مناطق ساحلی و یا مناطقی که با تجمع سنگین ریزدانه‌ها همراه است ساخته شود، ممکن است تناوب در عملیات تعمیر و نگهداری پیشگیرانه بیشتر شود برای تعیین یک برنامه تعمیر و نگهداری مناسب یک مهندس حرفه‌ای واجد الشرایط باید روسازی را به لحاظ نحوه عملکرد و نیز نیاز به پاک سازی بازرسی کند.

منابع:

کتاب فناوری بتن‌های خاص؛ نوشته دکتر علی،اکبر رمضانیان‌پور، دکتر امیرمحمد رمضانیان‌پور، مهندس رسول بنار و مهندس پوریا دشتی

شرکت sika

گزارش ACI522R-10

ASTM C 1688

ASTM C 1701

بتن شفاف چیست؟ فناوری نورگذر در خدمت معماری مدرن

بتن شفاف یا بتن انتقال‌دهنده نور، یکی از دستاوردهای نوآورانه صنعت ساختمان است که با بهره‌گیری از فیبرهای نوری تعبیه‌شده در داخل بتن، قابلیت عبور نور را فراهم می‌سازد. این فیبرها نور را از یک سمت بتن به سمت دیگر هدایت می‌کنند و جلوه‌ای چشم‌نواز و منحصربه‌فرد خلق می‌کنند. به همین دلیل، بتن شفاف نه‌تنها یک ماده ساختمانی مقاوم، بلکه عنصری هنری و مدرن در معماری معاصر محسوب می‌شود.

این نوع بتن بیشتر در نمای ساختمان‌ها، دیوارهای داخلی و فضاهای معماری ظریف استفاده می‌شود و توانسته توجه بسیاری از معماران و طراحان را به خود جلب کند.

تحول دیدگاه نسبت به بتن در چند دهه اخیر

تا چند دهه پیش، تصور رایج از بتن، ماده‌ای سنگین، خاکستری و خسته‌کننده بود. در دهه ۱۹۶۰، با رشد سریع شهرنشینی، از ظرفیت‌های بالای این ماده بهره چندانی گرفته نمی‌شد. اما با پیشرفت‌های فنی و زیبایی‌شناختی، بتن نیز دگرگون شد و دیگر تنها یک مصالح سخت و بی‌روح نیست؛ بلکه به ماده‌ای زنده، رنگی و سازگار با محیط بدل شده است. بتن امروزی می‌تواند سفید، رنگی، سبک و مقاوم باشد و در مواجهه با نیازهای متنوع معماری و زیست‌محیطی، انعطاف‌پذیر ظاهر شود.

تولد بتن شفاف؛ از ایده تا واقعیت

در سال ۲۰۰۱، «آرون لوسونزی» معمار مجارستانی برای اولین‌بار مفهوم بتن شفاف را مطرح کرد. تنها دو سال بعد، نخستین بلوک بتن شفاف با ترکیب فیبرهای نوری با بتن تولید شد و با نام تجاری LiTraCon به بازار معرفی گردید. این محصول انقلابی، راه را برای ورود بتن به دنیای نور، طراحی و معماری نوگرا هموار کرد.

در ادامه، پژوهشگرانی مانند «جوئل اس.» و «سرجیو او. جی.» موفق به توسعه نوعی بتن شفاف شدند که توان عبور ۸۰ درصد نور را دارا بود و وزن آن تنها ۳۰ درصد وزن بتن معمولی بود. این دستاورد، ترکیبی از فناوری سبز، صرفه‌جویی در انرژی و زیبایی بصری را در یک محصول گرد هم آورد.

آینده بتن شفاف

کاربرد بتن شفاف تنها به جنبه‌های زیبایی‌شناختی محدود نمی‌شود. این مصالح نوین می‌توانند در طراحی‌های هوشمند و پایدار نقش داشته باشند؛ مانند:

نظارت ایمنی ساختمان (تشخیص ترک یا آسیب، هشدار آتش‌سوزی)
صرفه‌جویی در انرژی از طریق بهره‌گیری از نور طبیعی
مدل‌سازی هنری در معماری شهری

درواقع، بتن شفاف را می‌توان پاسخی خلاقانه به نیاز روزافزون معماران برای ایجاد فضاهای شفاف، پویا و در عین حال پایدار دانست.

ترکیب فیبر نوری و بتن؛ تولد ماده‌ای نوین به نام بتن شفاف

برای تولید بتن شفاف، از دو ماده اصلی استفاده می‌شود؛ یکی متعلق به حوزه مهندسی عمران و دیگری از فناوری‌های حسگرهای نوری است. بتن، دارای منابع اولیه غنی، هزینه تولید پایین و فرآیند ساخت نسبتاً ساده است. در سوی دیگر، فیبر نوری دارای ویژگی هدایت مؤثر نور بوده و بدون نیاز به فرآیندهای تبدیل نور به گرما، الکتریسیته یا واکنش‌های شیمیایی، می‌تواند نور طبیعی یا مصنوعی را با تلفات انرژی ناچیز از یک نقطه به نقطه دیگر منتقل کند.

فیبرهای نوری همچنین قابلیت استفاده در حسگرهای ساختاری را دارند و می‌توانند برای مطالعه تنش‌ها و آسیب‌های درون سازه‌ها با دقت بالا مورد استفاده قرار گیرند. به همین دلیل، ترکیب این دو ماده، به تولید یک ماده عملکردی جدید به نام بتن شفاف منجر شده است؛ ماده‌ای که همزمان در ساخت‌وسازهای نوین و فناوری‌های هوشمند حسگری کاربردهای ارزشمندی دارد.

اساس عملکرد بتن شفاف؛ عبور نور بر پایه نانو-اپتیک

عملکرد بتن انتقال‌دهنده نور بر پایه مفاهیم نانو-اپتیک است. در این فناوری، فیبرهای نوری همانند شکاف‌های میکروسکوپی عمل می‌کنند که به صورت مستقیم و موازی در سراسر قطعه بتن قرار می‌گیرند. این فیبرها قادرند نور را با دقت بالا از یک سمت بتن به سمت دیگر منتقل کرده و حتی سایه‌ها، رنگ‌ها و حرکت نور را در طرف مقابل دیوار بازتاب دهند. موقعیت موازی فیبرها باعث می‌شود که اطلاعات نوری به‌صورت تقریباً دست‌نخورده از سمت روشن به سمت تاریک منتقل شود؛ به‌گونه‌ای که حتی سایه اشیاء پشت دیوار نیز در سمت دیگر قابل رؤیت باشد.

فرآیند ساخت بتن شفاف؛ ترکیبی از ظرافت و استحکام

بتن شفاف معمولاً با استفاده از بتن ریزدانه با مقاومت بالا و پارچه‌های نوری یا فیبر نوری ساخته می‌شود. این اجزا به‌صورت لایه‌لایه در قالب‌های پیش‌ساخته ریخته شده و در نهایت به شکل بلوک‌ها یا پنل‌های بتنی نورگذر در می‌آیند. با توجه به نسبت نسبتاً پایین فیبر به کل حجم بتن، استحکام نهایی آن همچنان در سطح مطلوب باقی می‌ماند و با بتن‌های مقاوم قابل مقایسه است. فیبرهای نوری در هنگام اختلاط با بتن، مانند ذرات ریز سنگدانه عمل می‌کنند و به‌صورت یکنواخت در ساختار داخلی ماده پخش می‌شوند. برخلاف تصور، نتیجه کار ماده‌ای شبیه شیشه درون بتن نیست، بلکه یک ماده کاملاً نوین و یکپارچه است که هم از نظر ساختاری و هم از نظر ظاهری، ویژگی‌هایی متمایز دارد. در ادامه تعدادی از ویژگی‌های منحصربه‌فرد بتن شفاف را با هم مرور می‌کنیم:

عبور نور با تلفات بسیار ناچیز	یکپارچگی ساختاری و دوام بالا
نمایش دقیق سایه و رنگ نور	امکان تولید در قالب بلوک‌ها و پنل‌های پیش‌ساخته
قابل اجرا در دیوارهای ضخیم	قابلیت استفاده در معماری مدرن و سازه‌های هوشمند

ویژگی‌های منحصر به فرد بتن شفاف

فرآیند تولید بتن شفاف

تولید بتن شفاف شباهت زیادی به بتن معمولی دارد، با این تفاوت که به جای سنگدانه‌های درشت، فقط از مواد ریزدانه و فیبر نوری استفاده می‌شود. مراحل تولید به شرح زیر است:

1.ترکیب سیمان، شن ریزدانه، آب و ۴ تا ۵ درصد فیبر نوری بر اساس حجم

2.ریختن بتن به‌صورت لایه‌ای در قالب‌های پیش‌ساخته

3.تعبیه موازی فیبرهای نوری یا پارچه‌های فیبری بافته‌شده در فواصل ۲ تا ۵ میلی‌متر

4.برش پانل‌ها و صیقل سطح نهایی برای ایجاد پرداخت‌های نیمه‌براق تا براق

5.استفاده از فیبرهایی با ضخامت ۲ میکرومتر تا ۲ میلی‌متر برای تطبیق با نیاز نوری پروژه

نکته مهم این است که در روش‌های تولید صنعتی، استفاده از پارچه فیبری (به جای رشته‌های منفرد) سبب افزایش یکنواختی و سرعت تولید می‌شود.

ویژگی‌ها و مزایا:

انتقال مؤثر نور طبیعی و مصنوعی	زیبایی منحصر‌به‌فرد در معماری مدرن
حفظ مقاومت مکانیکی مشابه بتن‌های معمولی با مقاومت بالا	قابلیت استفاده در سازه‌های ضخیم و دیوارهای پیش‌ساخته
عبور سایه و رنگ نور بدون تغییر	سازگار با اصول معماری پایدار و انرژی سبز

کاربردهای بتن شفاف؛ بتن شفاف می‌تواند در بسیاری از عناصر معماری و ساختمانی مورد استفاده قرار گیرد مانند:

دیوارهای داخلی و خارجی با طراحی مدرن	دیوارهای نورگذر در موزه‌ها، گالری‌ها یا فضاهای عمومی
سقف‌ها و کف‌هایی که نیاز به نور طبیعی دارند	استفاده در پوشش‌های دیواری نورانی با نور پس‌زمینه
نورپردازی هنری و سازه‌های تزئینی

* برای حداکثر بهره‌وری از نور خورشید، بهتر است دیوارهای بتنی شفاف در جهت شرق یا غرب نصب شوند تا نور در زمان طلوع یا غروب با زاویه مناسب به فیبرها برخورد کند.

نتیجه‌گیری

بتن شفاف، تلفیقی از مهندسی مصالح و فناوری نوری، تحولی چشمگیر در صنعت ساخت‌وساز به شمار می‌آید. این ماده علاوه بر دارا بودن خصوصیات مقاومتی بتن، قابلیت انتقال نور را نیز داراست که آن را به یکی از مواد ساختمانی آینده‌دار تبدیل کرده است. از آن می‌توان در پروژه‌هایی بهره گرفت که نیاز به نور طبیعی، زیبایی بصری و کاهش مصرف انرژی دارند. ترکیب خواص عملکردی، زیباشناسی و فناوری‌های نوین، بتن شفاف را به یکی از جذاب‌ترین مصالح در دنیای معماری هوشمند و پایدار تبدیل کرده است.

منبع: Singh, R., & Priyadarshi, S. “Transparent Concrete”, IJRESM, Vol. 2, Issue 1, January 2019.

عیار بتن چیست؟ نحوه محاسبه، کاربرد و تأثیر آن در مقاومت بتن

در صنعت ساخت‌وساز، اصطلاح “عیار بتن” یکی از مفاهیم پایه‌ای و رایج است که بسیاری از فعالان کارگاهی، مهندسان و حتی کارفرمایان با آن آشنا هستند. اما آیا همچنان می‌توان برای تولید بتن با کیفیت تنها به این معیار سنتی اکتفا کرد؟ در ادامه، ضمن توضیح دقیق درباره عیار بتن، به محدودیت‌ها و جایگزین‌های حرفه‌ای‌تر آن نیز خواهیم پرداخت.

عیار بتن یعنی چیست؟

این مفهوم به زبان ساده، مقدار سیمان مصرفی (مقدار سیمان مصرفی همراه با مقدار مواد پوزولانی) در یک متر مکعب بتن است که بر حسب کیلوگرم بیان می‌شود. به عنوان مثال، اگر گفته شود “عیار بتن ۳۵۰ است”، یعنی در هر متر مکعب بتن، ۳۵۰ کیلوگرم سیمان به کار رفته است.

این عدد معمولاً برای تخمین اولیه مقاومت بتن در پروژه‌هایی که طرح اختلاط دقیق ندارند، مورد استفاده قرار می‌گیرد. در کارگاه‌های سنتی، مفهوم مورد بحث ملاک اصلی ساخت بتن بوده است؛ اما آیا این روش همچنان پاسخگوی نیازهای امروز ساخت‌وساز است؟

آیا عیار بتن روش دقیقی برای کنترل کیفیت بتن است؟

پاسخ کوتاه به این سوال خیر است و این معیار به‌تنهایی کافی نیست.

با اینکه عیار بتن در گذشته ابزار کاربردی‌ برای تخمین مقاومت بتن به شمار می‌رفت، اما این روش دیگر با استانداردهای امروزی هم‌خوانی ندارد. کیفیت نهایی بتن تنها به میزان سیمان بستگی ندارد، بلکه فاکتورهای متعددی مانند:

نسبت آب به سیمان
نوع و کیفیت سنگدانه‌ها
افزودنی‌های بتن
نحوه اختلاط، حمل و عمل‌آوری

نقش حیاتی در مقاومت و دوام نهایی بتن دارند. از این رو، تنها دانستن عیار بتن نمی‌تواند ملاک مناسبی برای ارزیابی کیفیت بتن باشد. پیشنهاد می کنیم مقاله “عمل‌آوری بتن چیست” را مطالعه نمایید.

جدول عیار حدودی بتن در کاربردهای متداول:

نوع کاربرد بتن	عیار حدودی بتن (کیلوگرم در متر مکعب)
بتن مگر	150 تا 250
بتن فونداسیون	300 تا 350
تیر و ستون	350 تا 400
سازه‌های خاص (مخزن، پل و…)	بیش از 400

* توجه: این مقادیر تقریبی هستند و جایگزین طرح اختلاط دقیق نمی‌شوند.

پس راه‌حل حرفه‌ای چیست؟

در کارخانه فهاب بتن، تولید بتن بر اساس طرح اختلاط علمی، دقیق و کنترل‌شده انجام می‌شود. برخلاف روش‌های سنتی که تنها بر عیار تمرکز دارند، ما در فهاب بتن با استفاده از تجهیزات مدرن، آزمایشگاه کنترل کیفیت و مهندسان مجرب، بتن را مطابق با استانداردهای ملی و بین‌المللی تولید می‌کنیم. این یعنی مقاومت فشاری تضمین‌شده، دوام بالا در شرایط مختلف اقلیمی، کاهش خطای انسانی در اختلاط، صرفه‌جویی در هزینه‌های اجرایی و تعمیرات آینده و …

چرا دیگر عیار بتن معیار کافی نیست؟

اگرچه هنوز در برخی پروژه‌های کوچک یا سنتی از مفهوم عیار بتن استفاده می‌شود، اما در پروژه‌های حرفه‌ای و حساس، اتکا به این روش دیگر توصیه نمی‌شود. تجربه نشان داده که بتن‌هایی که تنها با تکیه بر “عیار بالا” ساخته می‌شوند، ممکن است دچار ترک‌خوردگی، جمع‌شدگی و حتی افت مقاومت شوند؛ به‌خصوص اگر نسبت آب به سیمان به درستی کنترل نشده باشد.

جمع‌بندی

عیار بتن ابزاری ساده و قابل فهم برای تخمین مقدار سیمان در بتن است، اما در دنیای امروز، برای ساخت سازه‌ای ایمن، بادوام و استاندارد، تنها دانستن این عدد کافی نیست. انتخاب بتن آماده از کارخانه‌ای معتبر مانند فهاب بتن، نه‌تنها کیفیت ساخت‌وساز شما را تضمین می‌کند، بلکه زمان و هزینه‌های پروژه را نیز به‌طور قابل توجهی کاهش می‌دهد. همچنین جهت خرید بتن آماده می‌توانید از کارشناسان فهاب بتن مشاوره تخصصی دریافت نمایید.

حضور فهاب بتن در ششمین کنفرانس ملی بتن خودتراکم و رونمایی از مجله فصل بتن

[vc_row][vc_column][vc_column_text]

ششمین کنفرانس ملی بتن خودتراکم در تاریخ ۶ و ۷ خرداد ۱۴۰۴ به میزبانی دانشگاه فردوسی مشهد برگزار می‌شود. این رویداد که پیش از این به علت شرایط جوی به تعویق افتاده بود، فرصتی عالی برای تبادل تجربیات علمی و فنی در حوزه بتن خودتراکم است.

شرکت فهاب بتن، به‌عنوان یکی از پیشگامان صنعت بتن آماده و بتن‌های خاص در کشور، با برگزاری کارگاهی تخصصی تحت عنوان «بتن آماده خودتراکم؛ از طراحی تا اجرا» در روز ۶ خرداد در این کنفرانس حضور خواهد داشت.

همچنین در این رویداد، فهاب بتن از نخستین شماره مجله «فصل بتن» با موضوع تخصصی «بتن خودتراکم» رونمایی خواهد کرد.

منتظر دیدار شما در این رویداد ارزشمند هستیم.

[/vc_column_text][cz_gallery layout=”cz_grid_c2″ id=”cz_99495″ images=”4417,4419,4421,4423″][/vc_column][/vc_row]

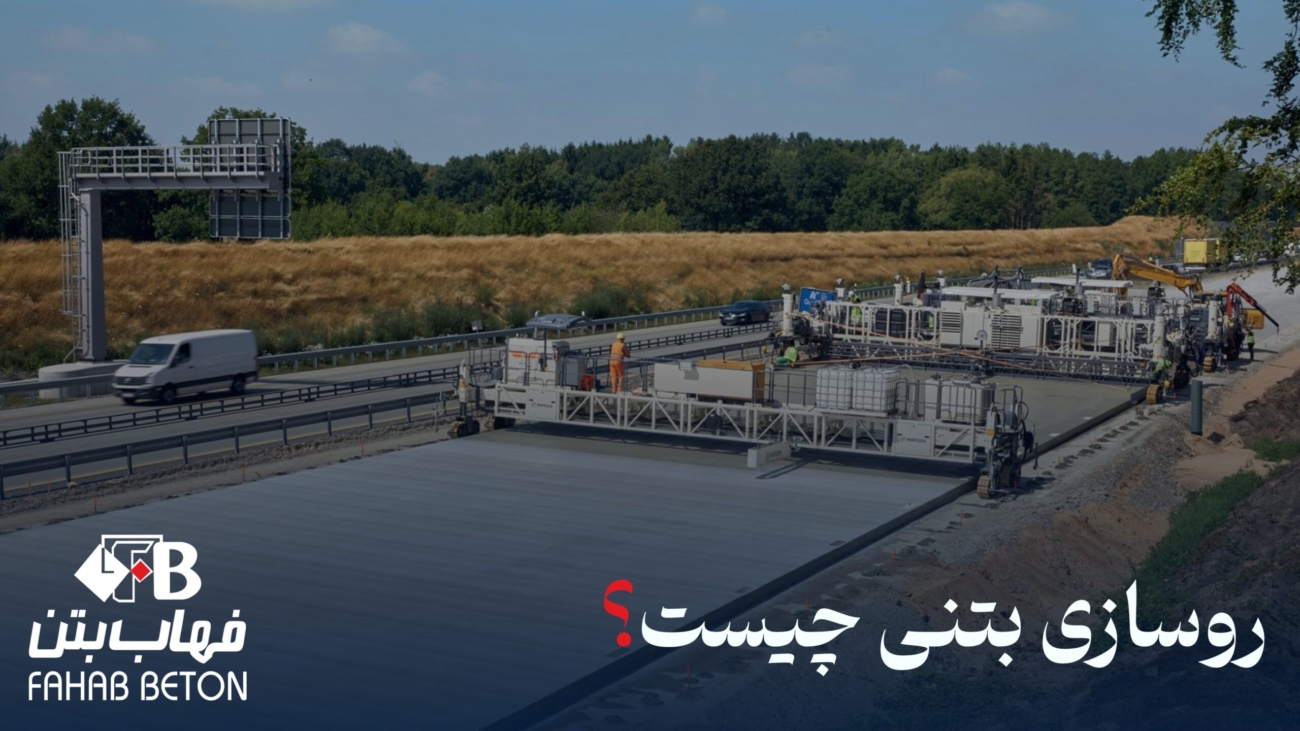

روسازی سخت (بتنی) چیست؟ | انواع روسازی بتنی JPCP، JRCP، CRCP و پیش‌تنیده

روسازی بتنی یا روسازی سخت یکی از روش‌های اجرای روسازی راه است که در آن لایه رویه با استفاده از بتن ساخته می‌شود. این نوع روسازی به دلیل مقاومت مناسب بتن در برابر بارهای ترافیکی، قابلیت استفاده در مسیرهای پرترافیک و امکان اجرای انواع مختلف دال‌های بتنی، در پروژه‌های راه‌سازی مورد استفاده قرار می‌گیرد. در این مقاله با روسازی بتنی، لایه‌های روسازی سخت، انواع روسازی بتنی شامل JPCP، JRCP، CRCP و روسازی پیش‌تنیده و مزایا و معایب هر یک آشنا می‌شویم.

روسازی بتنی چیست؟

در روسازی بتنی، رویه راه با بتن ساخته می‌شود. مقاومت فشاری و کششی روسازی بتنی در مقایسه با آسفالت زیاد است و بار ترافیک را بدون تغییر شکل زیاد صفحه بتنی، در سطح گسترده‌تری نسبت به روسازی آسفالتی به خاک بستر منتقل می‌سازد.

در این نوع روسازی، دال بتنی به مرور تغییر شکل می‌دهد و در زیر آن تنش کششی ایجاد می‌شود. چنانچه تنش کششی از مقاومت کششی بتن بیشتر شود، بتن می‌شکند و ترک می‌خورد. بنابراین در روسازی‌های بتنی، مقاومت و کیفیت قشر بتنی از عوامل تعیین‌کننده توان بارپذیری رویه هستند و تغییرات مقاومتی خاک بستر روسازی نقش کمتری دارد.

لایه‌های روسازی بتنی

روسازی بتنی اغلب بر روی لایه زیراساس اجرا می‌شود. در شرایطی که خاک بستر روسازی از کیفیت مقاومتی مطلوبی برخوردار بوده و ترافیک سنگین یا خیلی سنگین نباشد، روسازی بتنی می‌تواند مستقیماً روی لایه بستر اجرا شود.

در موارد ویژه که توسط طراح یا مراجع ذی‌صلاح تشخیص داده شود، روسازی بتنی را می‌توان روی لایه اساس نیز اجرا کرد که در این حالت باید الزامات و مستندات کافی جهت لزوم این امر جهت تصویب به کارفرما ارائه شود.

انواع روسازی بتنی

انواع اصلی روسازی‌های بتنی عبارتند از:

1.روسازی‌های بتنی ساده درزدار

2.روسازی‌های بتنی مسلح درزدار

3.روسازی‌های بتنی مسلح پیوسته

4.روسازی‌های بتنی از نوع پیش‌تنیده.

انواع دیگری از روسازی بتنی نیز وجود دارند که به علت محدودیت کاربرد (مانند روسازی بتن غلتکی RCC که در صورت استفاده نکردن از رویه آسفالتی فقط برای راه‌های با ترافیک سبک و متوسط با سرعت کم وسایل نقلیه کاربرد دارد یا روسازی بتنی نفوذپذیر که برای زهکشی سطحی روسازی کاربرد دارد)، روش ساخت (مانند روسازی‌های بتنی پیش‌ساخته و بلوکی بتنی) یا نوع مواد افزودنی (مانند روسازی‌های بتنی حاوی گوگرد یا الیاف) به عنوان انواع فرعی روسازی بتنی محسوب می‌شوند.

روسازی بتنی ساده درزدار (JPCP)

به علت عدم استفاده از میلگردهای فولادی در داخل دال بتنی و در نتیجه کاهش هزینه ساخت در مقایسه با سایر انواع روسازی بتنی و همچنین آشنایی بیشتر پیمانکاران با اجرای این نوع روسازی، روسازی بتنی ساده درزدار از متداول‌ترین انواع روسازی بتنی است.

روسازی بتنی ساده درزدار از دال‌های بتنی غیر مسلح به طول حداکثر ۵ متر همراه با درزهای انقباضی (عرضی) بین دال‌ها تشکیل می‌شود. در طراحی و اجرای این نوع از روسازی‌ها، فاصله درزها از یکدیگر به نحوی در نظر گرفته می‌شود که تا حد ممکن تا اواخر عمر روسازی ترک‌ها در دال‌های بتنی ایجاد نشود. نمای کلی روسازی بتنی ساده درزدار در شکل 2 نمایش داده شده است. یکی از نکات مهمی که در این روسازی‌ها باید مورد توجه قرار گیرد، موضوع انتقال بار در محل درزها است. در صورت بروز نواقصی در محل درزها، وسیله نقلیه هنگام عبور از این محل بالا و پایین شده و شرایط رانندگی نامناسبی ایجاد خواهد شد.

انتقال بار در روسازی JPCP

در این نوع روسازی، برای انتقال بار در محل درزها از مکانیزم‌های مختلفی مانند موارد زیر استفاده می‌شود:

داول بار یا میلگردهای انتقال بار
قفل و بست سنگدانه‌ها
کام و زبانه، بیشتر در محل درزهای اجرایی

از این منظر، روسازی بتنی ساده درزدار به دو حالت با میلگرد انتقال بار و بدون میلگرد انتقال بار تقسیم‌بندی می‌شود. درزهای دارای قفل و بست سنگدانه‌ای در طی فرآیند اجرای روسازی بتنی و با برش اره تا ضخامت دال بتنی ایجاد می‌شوند. بنابراین در صورت انقباض بتن، به علت آنکه بتن در این قسمت ضعیف شده است، ترک از این محل به عمق دال بتنی گسترش می‌یابد.

تا زمانی که عرض ترک کم باشد، انتقال بار از یک دال به دال دیگر توسط تنشی که سنگدانه‌ها تحمل می‌کنند انجام خواهد شد. هرچه فاصله بین درزها بیشتر شود، درگیری سنگدانه‌ها برای انتقال بار کاهش یافته و به همان نسبت خطر ترک‌خوردگی افزایش می‌یابد. در مواقعی که روسازی‌های بتنی ساده درزدار از نوع قفل و بست سنگدانه‌ای در معرض عبور وسایل نقلیه سنگین، به‌خصوص در سرعت‌های بالا قرار می‌گیرند، به مرور زمان ممکن است سنگدانه‌های موجود در محل درز شکسته شده و مشکل انتقال بار در محل درز ایجاد شود.

در چنین مواردی، در محل درز به جای استفاده از مکانیزم قفل و بست سنگدانه‌ای از میلگرد انتقال بار استفاده می‌شود. میلگردهای انتقال بار، میلگردهای ساده‌ای به قطر ۳۰ تا ۴۰ میلی‌متر و به طول حدود ۴۵ سانتی‌متر هستند که روغن‌کاری شده و نیمی از آن‌ها در یکی از دال‌ها و نیمه دیگر در دال بعدی قرار می‌گیرد. روغن‌کاری میلگرد انتقال بار باعث می‌شود که در اثر تغییر دما، درز بدون مقاومت بسته یا باز شود.

همانند دیگر انواع روسازی بتنی، در روسازی‌های بتنی ساده درزدار نیز برای اتصال دال‌های مجاور در محل درز طولی از تای‌بار یا میلگرد دوخت استفاده می‌شود. میلگردهای دوخت از نوع آجدار بوده و معمولاً قطری حدود ۱۶ میلی‌متر و طولی حدود ۷۵ سانتی‌متر دارند.

مزایا و معایب روسازی بتنی ساده درزدار

مزایا:

اجرای ساده
هزینه کم، به‌خصوص در مناطق با ترافیک سبک و متوسط
نیمرخ طولی مناسب

معایب:

قابلیت استفاده محدود در نوع بدون میلگرد انتقال بار
حجم فعالیت نگهداری زیاد به دلیل تعداد زیاد درز
کاهش کیفیت رانندگی به دلیل وجود تعداد زیاد درز
احتمال بروز خرابی زودرس در محل درزها، به‌خصوص در نوع بدون میلگرد انتقال بار
افزایش سر و صدا هنگام عبور وسیله نقلیه از روی درزها

روسازی بتنی مسلح درزدار (JRCP)

وجه تمایز روسازی‌های بتنی مسلح درزدار با روسازی‌های بتنی ساده درزدار، طول بیشتر دال‌ها (کاهش تعداد درزها) و وجود میلگرد در دال‌های بتنی است. طول دال‌ها در این نوع روسازی معمولاً بین 7/5 تا ۹ متر متغیر است؛ با این وجود در بعضی موارد از دال‌های به طول ۳۰ متر نیز استفاده شده است. درصد فولاد طولی مورد استفاده در دال‌های این نوع از روسازی‌های بتنی بین 0/1 تا 0/25 درصد سطح مقطع دال در جهت طولی است و درصد فولاد عرضی از مقادیر ذکر شده کمتر است.

از آنجا که میلگردهای فولادی تقریباً در محل تار خنثی در نیمه ارتفاع دال نصب می‌شوند، بنابراین این فولادها تأثیری بر مقاومت خمشی بتن ندارند و فقط به منظور مقاومت دال در برابر تنش‌های حرارتی (ترک‌های حرارتی) تعبیه می‌شوند. در محل درز روسازی‌های بتنی مسلح درزدار همیشه از میلگردهای انتقال بار استفاده می‌شود. نمای کلی روسازی بتنی مسلح درزدار در شکل 3 نشان داده شده است. شکل 4 نیز نصب شبکه‌های فولادی و میلگردهای انتقال بار را در مسیر این نوع روسازی بتنی قبل از بتن‌ریزی نشان می‌دهد.

به علت طول بیشتر این نوع روسازی‌ها در مقایسه با روسازی‌های بتنی ساده درزدار، معمولاً یک یا دو ترک در فاصله بین درزها به وقوع می‌پیوندد.

امروزه به دلیل عملکرد نسبتاً نامطلوب روسازی بتنی مسلح درزدار در مقایسه با روسازی‌های بتنی ساده درزدار و روسازی‌های بتنی مسلح پیوسته، این نوع روسازی کمتر مورد استفاده قرار می‌گیرد.

تحقیقات انجام شده نشان می‌دهد روسازی‌های بتنی ساده درزدار دارای عملکردی مشابه یا حتی بهتر از روسازی‌های مسلح درزدار هستند. از نظر هزینه نیز روسازی‌های بتنی ساده اقتصادی‌ترند؛ اگرچه تعداد درزها در روسازی بتنی ساده بیشتر از روسازی‌های بتنی مسلح است و این امر سبب افزایش هزینه ایجاد درز می‌شود، ولی این افزایش هزینه معمولاً از هزینه فولادی که در داخل دال روسازی بتنی مسلح استفاده می‌شود کمتر است. همچنین در روسازی‌های بتنی مسلح درزدار به دلیل آنکه لازم است عرض درز بیشتری برای نگهداری مواد درزگیر ایجاد شود، در نتیجه مواد درزگیر بیشتری نیز استفاده خواهد شد. از طرفی، به منظور فراهم شدن حرکت بیشتر دال روسازی‌های بتنی مسلح درزدار در محل درز، لازم است از مواد درزگیر با کیفیت بهتر استفاده شود.

مزایا و معایب روسازی بتنی مسلح درزدار

مزایا:

کاهش ضخامت دال نسبت به نوع ساده
ایجاد سر و صدای کمتر نسبت به نوع ساده

معایب:

لزوم دقت در نصب شبکه‌های فولادی
بازدهی نسبتاً پایین نسبت به هزینه اجرا
احتمال وقوع ترک در فاصله بین دو درز متوالی
وقت‌گیر بودن فرآیند تعمیر
رضایت کمتر از این نوع روسازی در مقایسه با برخی گزینه‌های دیگر

روسازی بتنی مسلح پیوسته (CRCP)

مشخصه بارز روسازی‌های بتنی مسلح پیوسته، وجود مقدار زیاد فولاد و نبود درزهای عرضی انقباضی یا انبساطی (به جز درزهای موجود در دو انتهای روسازی و یا در محل تلاقی روسازی با پل‌ها یا سازه‌های دیگر) است. مقدار فولاد طولی مورد استفاده در این نوع روسازی معمولاً بین 0/6 تا 0/7 درصد سطح مقطع دال بتنی است؛ با این وجود در برخی کشورها از درصد فولاد 0/7 تا 0/85 نیز استفاده شده است. مقدار فولادهای عرضی کمتر از این مقدار است. نمای کلی روسازی بتنی مسلح پیوسته در شکل 5 نشان داده شده است. شکل 6 نیز نصب میلگردها را در مسیر این نوع روسازی و قبل از بتن‌ریزی نشان می‌دهد.

پس از اجرای روسازی بتنی مسلح پیوسته و در فاصله زمانی ۲ تا ۴ سال از اجرای آن، طرح کاملی از ترک‌های ریز عرضی به وجود می‌آید. فاصله بین ریزترک‌های گفته شده بین 0/4 تا 2/4 متر است. تعبیه فولاد در این نوع روسازی باعث انسجام این ترک‌ها و قفل و بست خوب بین سنگدانه‌های بتن به منظور توزیع مؤثر بارها می‌شود.

با در نظر گرفتن خرابی خردشدگی و نفوذ آب، حداکثر عرض ترک برابر ۱ میلی‌متر توصیه می‌شود. ترک‌های با عرض بیشتر باعث کاهش قفل و بست سنگدانه‌ای و در نتیجه مشکل انتقال بار می‌شوند.

وجود ترک‌های موجود در سطح روسازی بتنی مسلح پیوسته، احتمال ورود محلول‌های ضد یخ (که در هنگام نگهداری زمستانی استفاده می‌شود) را افزایش می‌دهد و در نتیجه خوردگی فولادهای تعبیه شده در روسازی بتنی را تسریع می‌کند.

با توجه به اینکه در روسازی‌های بتنی مسلح پیوسته درز انقباض عرضی تعبیه نمی‌شود، در نتیجه به علت شرایط جوی (تغییر دما و یا رطوبت)، ابتدا و انتهای روسازی بسته به مقاومت اصطکاکی یا خصوصیات ویسکوالاستیک لایه زیرین می‌تواند تا ۵۰ میلی‌متر حرکت طولی داشته باشد؛ بنابراین در مکان‌هایی که این نوع روسازی مجاور یک سازه یا روسازی دیگر قرار می‌گیرد، لازم است این موضوع مورد توجه قرار گیرد؛ بنابراین یا به روسازی اجازه داده می‌شود تا حرکت آزادانه داشته باشد که در این صورت باید در این قسمت درز انبساط اجرا شود، یا از حرکت روسازی جلوگیری می‌شود که در این حالت لازم است مهار تعبیه گردد. بررسی‌ها نشان می‌دهد مهارهای تعبیه شده در دو انتهای روسازی بتنی مسلح پیوسته فقط باعث کاهش ۵۰ درصد از حرکت رویه بتنی می‌شوند، بنابراین در این حالت نیز اجرای درز انبساط ضرورت دارد. مهارها در روسازی بتنی مسلح پیوسته به دو منظور استفاده می‌شوند: الف – کمک به ایجاد ترک با الگوی مناسب و ب – جلوگیری از حرکت دو انتهای رویه بتنی. در ارتباط با جزئیات طراحی و اجرای مهارها و درزهای انبساط، توضیحات لازم در بخش‌های بعدی ارائه شده است.

تجارب جهانی نشان می‌دهد به دلیل وجود مقدار فولاد زیاد در روسازی بتنی مسلح پیوسته، اگرچه هزینه اولیه ساخت این نوع روسازی بیشتر است، ولی هزینه چرخه عمر آن معمولاً کمتر از روسازی‌های بتنی ساده و مسلح درزدار می‌باشد. این نوع روسازی دارای سطحی هموارتر و عمری طولانی‌تر از روسازی‌های بتنی ساده و مسلح درزدار است و به نگهداری کمتری نیاز دارد. همچنین به علت نبود درز عرضی انقباضی، کیفیت رانندگی نیز افزایش می‌یابد. این نوع روسازی را می‌توان با انجام یک روکش به روسازی ترکیبی با طول عمر زیاد تبدیل کرد.

مزایا و معایب روسازی بتنی مسلح پیوسته

مزایا:

طول عمر زیاد
افزایش کیفیت رانندگی
هزینه چرخه عمر کمتر
قابلیت تبدیل به روسازی ترکیبی با طول عمر زیاد
نیاز کمتر به نگهداری

معایب:

هزینه اولیه زیاد
نیاز به جزئیات بیشتر در طراحی
وقت‌گیر بودن فرآیند تعمیر

روسازی بتنی پیش تنیده

پیش‌تنیدگی عبارت است از ایجاد یک تنش ثابت و دائمی در یک عضو بتنی به طوری که در اثر این تنش مقداری از تنش‌های ناشی از بارهای مرده و زنده در این عضو خنثی شده و در نتیجه مقاومت باربری آن افزایش پیدا می‌کند. بتن جسمی است مقاوم در مقابل فشار ولی مقاومت آن در مقابل کشش کم است؛ بنابراین می‌توان با وارد کردن فشار به بتن پیش‌تنیدگی، کشش ایجاد شده در اثر بار مرده و زنده را در عضو بتنی کاهش و در نتیجه مقاومت آن را افزایش داد.

معیار اصلی در طراحی روسازی‌های بتنی معمولی (روسازی‌های بتنی ساده درزدار، مسلح درزدار و مسلح پیوسته) مقاومت خمشی بتن برای تحمل بارهای ترافیکی است. با ایجاد پیش‌تنیدگی در مقاطع روسازی، نیروی فشاری ایجاد شده به نحو قابل ملاحظه‌ای باعث کاهش ضخامت دال می‌شود؛ زیرا تنش فشاری ایجاد شده تا حدود زیادی در مقابل ایجاد تنش کششی خالص و خستگی خمشی ناشی از بارهای ترافیکی مقاومت می‌کند.

از جمله مزایای روسازی‌های بتنی پیش‌تنیده عبارتند از: استفاده کمتر از مصالح (به علت کاهش ضخامت روسازی)، تعداد کمتر درزها و ترک‌ها، نیاز کمتر به نگهداری و عمر بیشتر.

پیش‌تنیدگی در روسازی‌ها می‌تواند فقط در جهت طولی یا در دو جهت طولی و عرضی انجام شود. طول دال‌های پیش‌تنیده معمولاً خیلی بیشتر از طول دال‌های روسازی‌های بتنی درزدار است؛ بنابراین کیفیت رانندگی در این نوع روسازی‌ها افزایش می‌یابد. طول دال‌ها در این نوع روسازی می‌تواند به حدود ۱۲۲ متر برسد؛ اگرچه از طول‌های بیشتر (۳۰۰ متر) نیز در بعضی مناطق (اروپا) استفاده شده است. ضخامت دال‌های پیش‌تنیده نیز حدود ۴۰ تا ۵۰ درصد ضخامت دال‌های روسازی‌های بتنی معمولی است. میزان پیش‌تنیدگی در جهت طولی ۶۸۹ تا ۲۰۷۰ کیلو پاسکال و در جهت عرضی ۰ تا ۱۳۸۰ کیلو پاسکال است.

مزایا و معایت روسازی بتن پیش تنیده

از جمله مهم‌ترین مزایای روسازی‌های بتنی پیش‌تنیده می‌توان به موارد زیر اشاره کرد:

استفاده کمتر از مصالح به علت کاهش ضخامت روسازی
تعداد کمتر درزها و ترک‌ها
نیاز کمتر به نگهداری
عمر بیشتر
افزایش ظرفیت باربری روسازی
افزایش کیفیت رانندگی به علت طول زیاد دال‌ها

پیش‌تنیدگی در روسازی‌ها می‌تواند فقط در جهت طولی یا در دو جهت طولی و عرضی انجام شود. طول دال‌های پیش‌تنیده معمولاً بسیار بیشتر از طول دال‌های روسازی‌های بتنی درزدار است و به همین دلیل می‌تواند کیفیت رانندگی را افزایش دهد. طول دال در این نوع روسازی می‌تواند به حدود ۱۲۲ متر برسد و در برخی مناطق نیز طول‌های بیشتری مورد استفاده قرار گرفته است.

ضخامت دال‌های پیش‌تنیده نیز حدود ۴۰ تا ۵۰ درصد ضخامت دال‌های روسازی‌های بتنی معمولی است. معایب روسازی بتنی پیش‌تنیده:

جزئیات زیاد طراحی
هزینه زیاد
نیاز به تجهیزات ویژه
نیاز به دانش فنی خاص

مقایسه انواع روسازی بتنی

هر یک از انواع روسازی بتنی بر اساس شرایط پروژه، میزان ترافیک، روش طراحی، هزینه ساخت و الزامات نگهداری می‌توانند کاربرد متفاوتی داشته باشند. به‌طور کلی:

JPCP با دال‌های ساده و درزدار، ساخت نسبتاً ساده و هزینه اولیه پایین‌تری دارد.

JRCP با استفاده از فولاد در دال و کاهش تعداد درزها اجرا می‌شود، اما در مقایسه با گزینه‌های دیگر ممکن است بازدهی اقتصادی کمتری داشته باشد.

CRCP با حذف درزهای عرضی و استفاده از فولاد بیشتر، می‌تواند عمر بهره‌برداری بالا و هزینه چرخه عمر پایین‌تری داشته باشد، هرچند طراحی و اجرای آن پیچیده‌تر است.

روسازی پیش‌تنیده با ایجاد نیروی فشاری اولیه در دال، امکان کاهش ضخامت و افزایش طول دال را فراهم می‌کند، اما به تجهیزات و دانش فنی تخصصی‌تری نیاز دارد.

جمع‌بندی

روسازی بتنی یکی از انواع روسازی سخت است که در آن بتن نقش اصلی را در تحمل و انتقال بارهای ترافیکی بر عهده دارد. عملکرد این نوع روسازی به کیفیت بتن، طراحی دال، نحوه انتقال بار در درزها و شرایط لایه‌های زیرین وابسته است.

روسازی‌های بتنی را می‌توان به چهار گروه اصلی بتنی ساده درزدار (JPCP)، بتنی مسلح درزدار (JRCP)، بتنی مسلح پیوسته (CRCP) و بتنی پیش‌تنیده تقسیم کرد.

هر یک از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند و انتخاب مناسب‌ترین نوع روسازی بتنی باید بر اساس شرایط ترافیکی، ویژگی‌های بستر، الزامات طراحی، هزینه ساخت و هزینه چرخه عمر انجام شود.

مطالب و مشخصات ارائه‌شده در این مقاله بر اساس محتوای فنی و دستورالعمل طراحی، اجرا و نگهداری روسازی بتنی راه‌ها، ضابطه شماره ۷۳۱ تنظیم شده است.

پرسش و پاسخ در خصوص روسازی بتنی

روسازی بتنی چیست؟

روسازی بتنی یا روسازی سخت، نوعی روسازی راه است که لایه رویه آن با بتن ساخته می‌شود و دال بتنی بخش اصلی تحمل و انتقال بارهای ترافیکی را بر عهده دارد.

انواع روسازی بتنی کدام‌اند؟

چهار نوع اصلی روسازی بتنی شامل روسازی بتنی ساده درزدار JPCP، روسازی بتنی مسلح درزدار JRCP، روسازی بتنی مسلح پیوسته CRCP و روسازی بتنی پیش‌تنیده است.

تفاوت JPCP و JRCP چیست؟

در JPCP دال‌ها به‌صورت غیرمسلح و با درزهای مشخص اجرا می‌شوند، در حالی که در JRCP از میلگرد در دال استفاده شده و طول دال‌ها معمولاً بیشتر است؛ در نتیجه تعداد درزها کاهش می‌یابد.

CRCP چیست؟

CRCP یا روسازی بتنی مسلح پیوسته، نوعی روسازی بتنی است که مقدار قابل‌توجهی فولاد طولی دارد و فاقد درزهای عرضی انقباضی و انبساطی در طول اصلی روسازی است.

روسازی بتنی پیش‌تنیده چیست؟

در روسازی بتنی پیش‌تنیده، با ایجاد نیروی فشاری اولیه در دال بتنی، بخشی از تنش‌های کششی ناشی از بارهای ترافیکی کنترل می‌شود. این روش می‌تواند امکان کاهش ضخامت دال و افزایش طول آن را فراهم کند.

مزایای روسازی بتنی نسبت به روسازی آسفالتی چیست؟

روسازی بتنی می‌تواند مقاومت بالایی در برابر بارهای ترافیکی داشته باشد و بار را در سطح گسترده‌تری به لایه‌های زیرین منتقل کند. همچنین در برخی شرایط می‌تواند طول عمر و هزینه چرخه عمر مناسبی داشته باشد.

معایب روسازی بتنی چیست؟

نوع روسازی بتنی بر مزایا و محدودیت‌های آن تأثیر زیادی دارد. به‌طور کلی هزینه اولیه، پیچیدگی برخی روش‌های طراحی و اجرا و نیاز به مدیریت صحیح درزها و ترک‌ها از مواردی هستند که باید در طراحی روسازی بتنی مورد توجه قرار گیرند.

روسازی JPCP چه کاربردی دارد؟

روسازی بتنی ساده درزدار به دلیل اجرای نسبتاً ساده و هزینه مناسب، یکی از انواع متداول روسازی بتنی است و بر اساس شرایط پروژه و میزان ترافیک می‌تواند مورد استفاده قرار گیرد.

آیا روسازی بتنی برای ترافیک سنگین مناسب است؟

بله، اما نوع روسازی، ضخامت دال، سیستم انتقال بار، مشخصات بتن و جزئیات طراحی باید متناسب با حجم و نوع ترافیک تعیین شوند. برای ترافیک سنگین، انتخاب نوع مناسب روسازی و طراحی دقیق اهمیت ویژه‌ای دارد.

منبع اطلاعات مربوط به انواع روسازی بتنی چیست؟

یکی از منابع مورد استفاده در این مقاله، دستورالعمل طراحی، اجرا و نگهداری روسازی بتنی راه‌ها، ضابطه شماره ۷۳۱ است.

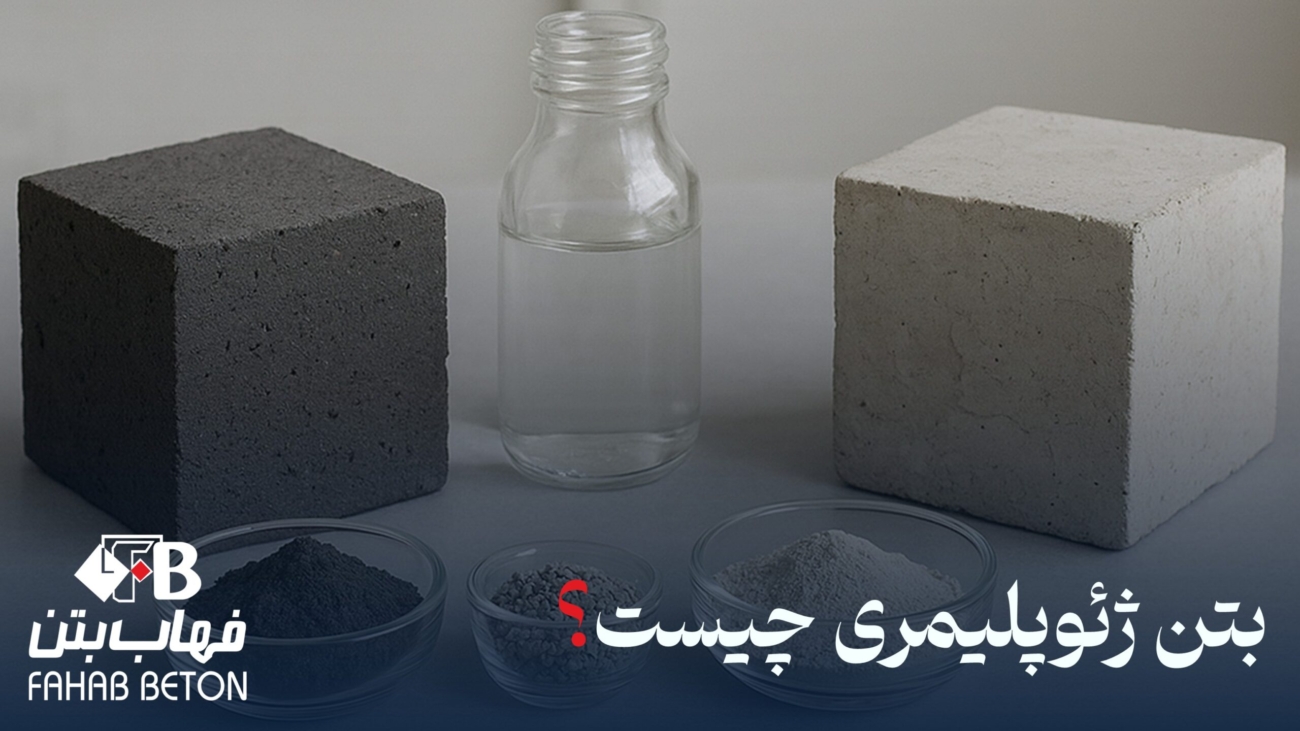

بتن ژئوپلیمری چیست؟ مزایا، ترکیبات و کاربردهای بتن دوست‌دار محیط زیست

در چند دهه اخیر با توجه بیش از پیش نسبت به توسعه پایدار و حفظ محیط زیست و مشکلات متعدد در مورد تولید سیمان و استفاده از آن در بتن (تولید حدود 7% کربن‌دی‌اکسید دنیا)، مطابق تحقیقات جدید، مصالح نوینی تحت عنوان بتن ژئوپلیمری به عنوان جایگزینی که از لحاظ محیط زیستی شرایط بهتری نسبت به بتن معمولی با سیمان پرتلند دارد، مطرح شده است.

معرفی ژئوپلیمرها و بتن ژئوپلیمری

اصطلاح ژئوپلیمر به پلیمرهای آلومینوسیلیکاتی با یک ساختار آمورف که در یک محیط قلیایی شکل گرفته‌‍‌اند اطلاق می‌شود. به عبارت دیگر ژئوپلیمرها پلیمرهای آلومینوسیلیکاتی هستند که از فعال‌سازی قلیایی مواد معدنی حاوی سیلیسیوم و آلومینیوم به دست می‌آیند. علاوه بر مواد آلومینوسیلیکاتی معدنی در تولید ژئوپلیمرها می‌توان از محصولات جانبی صنعتی مانند خاکستربادی، سرباره کوره آهن گذاری، خاکستر پوسته برنج و … نیز استفاده نمود. بتن ژئوپلیمری اصطلاحا به بتنی اطلاق می‌شود که ماده چسباننده به کار برده شده در آن به جای خمیر سیمان از ژئوپلیمرها باشد. با استفاده از ژئوپلیمرها می‌توان میزان انتشار گاز کربن‌دی‌اکسید‌ در صنعت بتن را تا 75 درصد کاهش داد. هدف نهایی در این راستا توسعه مصالحی جایگزین با عملکرد مشابه یا بهتر و آسیب کمتر به محیط زیست است.

تاریخچه

ژئوپلیمرها، اولین بار در طول دهه ۱۹۵۰ توسط پروفسور گلوخوسکی در اتحادیه جماهیر شوروی سابق کشف شد و نام سیمان خاکی را گرفت. از سال ۱۹۷۰ به بعد محقق فرانسوی با نام داوینووینی، کار مشابهی انجام داد و نام مصالح ساخته شده را ژئوپلیمر نهاد. در ابتدا مواد ژئوپلیمر در بخش‌های هنری و فن‌آوری استفاده می‌شد ولی به مرور زمان، ژئوپلیمرها جای خود را در صنعت و به ویژه صنعت ساختمان باز کردند. نهایتا در سال ۱۹۸۸ ژوزف دوینوویتس طرحی را پیشنهاد داد که به واسطه آن امکان تولید چسباننده بتن با استفاده از واکنش محلول‌های قلیایی با سیلیسیم و آلومینیوم موجود در منابع معدنی یا فرآورده‌های جنبی صنایع نظیر خاکستر بادی یا خاکستر پوسته برنج فراهم شد. همچنین پیشنهاد می‌کنیم مقاله “تاریخچه سیمان و بتن“ را مطالعه نمایید.

ترکیبات ژئوپلیمرها

به طور کلی ژئوپلیمرها از دو بخش ماده پایه و فعال ساز تشکیل می‌شوند.

ماده پایه: یکی از اجزای مهم در ساخت ژئوپلیمرها ماده پایه می‌باشد که به نوعی جایگزین سیمان پرتلند در بتن معمولی است. تا به امروز در تحقیقات مختلف جهت تولید چسباننده‌های ژئوپلیمری از مواد پایه مختلفی استفاده شده است.
ماده فعال ساز: شروع فرآیند آلوپلیمریزاسیون با افزودن محلول فعال ساز به مواد پایه است. نوع محلول فعال ساز باید به دقت انتخاب شود زیرا تأثیر زیادی بر خواص بتن تازه و سخت شده دارد.

روش ساخت ژئوپلیمرها

مراحل ساخت ژئوپلیمر شامل انتخاب پیش ماده مناسب، فعال سازی حرارتی آن و انتخاب محلول فعال کننده قلیایی است. جهت انجام واکنش ژئوپلیمریزاسیون محلول فعال کننده قلیایی بر روی پیش ماده ریخته شده و عملیات هم‌زدن آنقدر ادامه پیدا می‌کند تا یک ماده خمیری کاملاً همگن به دست آید. مخلوط به دست آمده قبل از این که سفت شود در قالب‌های مناسب ریخته می‌شود و عمل‌آوری می‌گردد.

فرآیند ژئوپلیمریزاسیون

ژئوپلیمرها طی فرآیند ژئوپلیمریزاسیون سخت می‌شوند. ژئوپلیمریزاسیون یک فرآیند گرمازا است که به واسطه اولیگومرها تریمر و دیمر که پایه‌ای برای ساختار بزرگ مولکول می‌باشد انجام می‌شود. محبوب ترین مدل مفهومی مکانیسم ژئوپلیمریزاسیون توسط “داویدوویتس” در سال ۱۹۹۹ مطرح شد که شامل مراحل زیر است:

انحلال یونهای Si و Al موجود در ماده آلومینو سیلیکاتی در حضور یون‌های OH
انتقال و جهت‌گیری یا تغلیظ یون‌ها به منومرها
مرحله گیرش و پلی‌کندانسیون الیگوسرها برای تشکیل ساختار الومینات سيليكات سه بعدی (ساختار ژئوپلیمری)
اتصال ذرات جامد واکنش نداده و مصالح پرکننده به ساختار ژئوپلیمری و سخت شدن کل سیستم برای تشکیل ساختار پلیمری نهایی کارایی

بتن ژئوپلیمری در حالت تازه ترکیبی چسبنده و سفت با لزجت بالا است که به همین خاطر کارایی آن نسبت به بتن سیمانی کمتر است. عوامل مختلفی از جمله نوع ماده اولیه و زمان اختلاط و … بر روی خواص در بتن تازه ژئوپلیمری مؤثر می‌باشند. در فعال‌سازی سرباره افزایش غلظت فعال ساز قلیای سر کاهش کارایی می‌شود. پیشنهاد می‌کنیم مقاله “هیدراتاسیون چیست” را مطالعه نمایید.

زمان گیرش

زمان گیرش خمیر سیمان‌های ژئوپلیمری به دما بستگی دارد و معمولاً زمان گیرش آنها در ساعات اولیه پس از اختلاط ماده پایه و فعال ساز است. مطالعات مختلف نشان می‌دهد که بسته به نوع ماده پایه مورد استفاده و مولاریته محلول فعال‌ساز محدوده دمایی مورد استفاده جهت گیرش و عمل آوری ژئوپلیمرها از ۲۰ تا ۹۰ درجه سانتیگراد می‌باشد. خواص حالت تازه این بتن، تابع نسبت محلول قلیایی/چسباننده، دوز روان‌ساز، مقدار آب اضافی، و غلظت سود است.

مقاومت فشاری

مقاومت فشاری یکی از مهم‌ترین ویژگی‌های بتن ژئوپلیمری است که تحت تأثیر عواملی مانند نوع و نسبت مواد چسباننده، غلظت محلول قلیایی، و شرایط عمل‌آوری قرار دارد. مطالعات نشان می‌دهد که با افزایش غلظت سود تا حدی بهینه و استفاده از دمای بالاتر در فرآیند عمل‌آوری، مقاومت فشاری افزایش می‌یابد. با وجود برخی محدودیت‌ها در کارایی، بتن ژئوپلیمری توانسته است عملکرد قابل قبولی از خود نشان دهد؛ به‌طوری‌که در اغلب موارد، حدود ۹۰ درصد مقاومت نهایی آن طی سه روز نخست حاصل می‌شود. مدت‌زمان و دمای عمل‌آوری از مهم‌ترین عوامل مؤثر در سرعت و میزان کسب مقاومت هستند.

نفوذ پذیری

محققین میزان نفوذپذیری بتن را یکی از مهمترین پارامترهای تعیین کننده دوام بتن در برابر انواع خرابی‌ها مانند حمله سولفاتی کلرایدی و کربناتی می‌دانند و معتقدند در صورتی که بتن ساخته شده دارای نفوذپذیری کمتری باشد و اصلاح به راحتی در آن نفوذ نکنند، دوام بتن بالاتر خواهد بود. به طور کلی، بتن ژئوپلیمری دارای ساختار منسجم‌تر و با تخلخل کمتر نسبت به بتن با سیمان پرتلندی است که همین عامل سبب می‌شود نمونه‌های بتن ژئوپلیمری نفوذ پذیری کمتری داشته باشند.

عمل‌آوری

بتن ژئوپلیمری سرباره‌ای نیاز به عمل آوری حرارتی ندارد و بدون عمل آوری حرارتی نیز به مقاومت‌های بالا می‌رسد. از سوی دیگر عمل‌آوری داخل آب بر اساس پژوهش‌هایی که در زمینه تأثیر نوع عمل آوری از روی خواص بتن ژئوپلیمری سرباره‌ای انجام شده نتایج بهتری را به همراه داشته است. پیشنهاد می کنیم مقاله “عمل‌آوری چیست” را مطالعه نمایید.

معایب اجرایی بتن ژئوپلیمری

با وجود مزایای ذکر شده برای بتن‌های ژئوپلیمری این بتن‌ها معایب اجرایی نیز به همراه دارند. همان‌طور که گفته شد یکی از مهمترین این معایب جمع شدگی زیاد آن‌ها است که موجب پدید آمدن ریزترک‌ها می‌شود. در بتن‌های معمولی با سیمان پرتلند کنترل مقاومت امکان پذیر می‌باشد اما در بتن‌های ژئوپلیمری تنها مقدار ماده پایه نیست که تعیین کننده محسوب می‌گردد بلکه مقدار محلول قلیایی هم مؤثر است. در واقع برهم کنش پارامترها در بتن‌های ژئوپلیمری بر ویژگی‌های آنها تأثیر می‌گذارد.

کاربردهای ژئوپلیمرها

با توجه به مزایای ژئوپلیمرها در مقایسه با سیمان پرتلند این مواد در زمینه های متعددی قابل استفاده هستند. به عبارت دیگر در بسیاری از موارد ژئوپلیمرها می‌توانند جایگزین محصولات پایه سیمان پرتلندی شوند برخی از کاربردهای ژئوپلیمرها به شرح ذیل می‌باشد:

سیمان‌ها و بتن‌های ژئوپلیمری
کاربرد به عنوان عايق مقاوم در برابر آتش و دمای بالا
تثبيت فلزات سنگین و زباله‌های صنعتی

نمونه اجرا شده در جهان

پس از مرور کلی بر روی بتن ژئوپلیمری، در ادامه بزرگترین پروژه اجراشده با این نوع بتن معرفی می‌شود:

فرودگاه "بریسبان وست ولکمپ" در استرالیا

از زمان ساخت اولین بتن ژئوپلیمری که در تاریخچه این مواد توضیح داده شد، تاکنون بزرگترین کاربرد بتن ژئوپلیمری در ساخت فرودگاه بریسبان در استرالیا ثبت شده است. مصرف بتن ژئوپلیمری در این فرودگاه مقداری در حدود ۴۰۰۰۰ متر مکعب بوده است. از این مقدار حدود ۲۵۰۰۰ متر مکعب آن برای ساخت باند فرودگاه و متعلقات آن و مابقی برای ساخت سایر بخش‌های فرودگاه نظیر پل ورودی آبراه‌ها، ساختمان پایانه و … مورد استفاده قرار گرفته است. خلاصه‌ای از طرح مخلوط استفاده شده برای تولید بتن ژئوپلیمری این پروژه به شرح زیر است:

مجموع مواد پودری آلومینوسیلیکاتی شامل سرباره کوره آهن گدازی و خاکستر بادی برابر ۴۱۵ کیلوگرم بر مترمکعب
نسبت آب به مواد پودری برابر 0/41
حداکثر اندازه سنگدانه برابر ۴۰ میلیمتر
فعال کننده شیمیایی برابر ۳۷ کیلوگرم بر متر مکعب به صورت ماده جامد
مقدار کافی ماده کاهنده آب
با استفاده از طرح اختلاط فوق و نیز انجام ۵۰۲ مرحله نمونه برداری مقدار مقاومت خمشی این بتن برابر 5/8 مگاپاسکال با انحراف معیار 0/6 به دست آمده است.

شکل شماره 3 : فرودگاه “بریسبان وست ولکمپ” در استرالیا

جمع‌بندی

بررسی جامع مطالعات نشان می‌دهد که بتن ژئوپلیمری (GPC) به‌عنوان جایگزینی پایدار برای بتن سیمانی، با استفاده از پسماندهای صنعتی و کشاورزی، عملکرد زیست‌محیطی مناسبی دارد و می‌تواند موجب کاهش هزینه، انرژی و انتشار گازهای گلخانه‌ای شود. خواص تازه، مکانیکی و سازه‌ای این بتن تحت تأثیر عوامل متعددی قرار دارد و در بسیاری موارد، رفتار آن مشابه بتن معمولی است. همچنین، توسعه کدهای طراحی سازه‌ای ویژه بتن ژئوپلیمری ضروری است تا امکان استفاده گسترده و مطمئن‌تر از این نوع بتن فراهم گردد. این بتن می‌تواند در آینده جایگزینی مناسب برای بتن پرتلند به شمار رود.

منابع:

1- کتاب فناوری بتن های خاص؛ نویسنده: علی اکبر رمضانیان پور ، امیرمحمد رمضانیان پور ، رسول بنار ، پوریا دشتی

انتشارات: مرکز نشر دانشگاه امیرکبیر

2- sciencedirect

سوالات متداول بتن ژئوپلیمری

بتن ژئوپلیمری چیست؟

بتن ژئوپلیمری نوعی بتن است که ماده چسباننده آن به جای خمیر سیمان پرتلند، از مواد ژئوپلیمری تشکیل می‌شود. این مواد معمولاً از ترکیب یک ماده آلومینوسیلیکاتی و یک محلول فعال‌کننده قلیایی به دست می‌آیند.

بتن ژئوپلیمری از چه موادی ساخته می‌شود؟

مواد پایه‌ای مانند خاکستر بادی، سرباره کوره آهن‌گدازی و سایر مواد آلومینوسیلیکاتی می‌توانند در تولید بتن ژئوپلیمری مورد استفاده قرار گیرند. در کنار ماده پایه، محلول فعال‌کننده قلیایی نیز برای آغاز فرآیند ژئوپلیمریزاسیون مورد استفاده قرار می‌گیرد.

آیا بتن ژئوپلیمری سیمان دارد؟

در مفهوم اصلی بتن ژئوپلیمری، چسباننده ژئوپلیمری جایگزین خمیر سیمان پرتلند می‌شود؛ با این حال نوع دقیق مواد تشکیل‌دهنده به سیستم ژئوپلیمری و طرح مورد استفاده بستگی دارد.

مزایای بتن ژئوپلیمری چیست؟

از مهم‌ترین مزایای بالقوه بتن ژئوپلیمری می‌توان به امکان استفاده از محصولات جانبی صنعتی، کاهش مصرف سیمان پرتلند، پتانسیل کاهش انتشار گازهای گلخانه‌ای و دستیابی به خواص مکانیکی و دوام مناسب در برخی سیستم‌ها اشاره کرد.

آیا بتن ژئوپلیمری از بتن معمولی مقاوم‌تر است؟

مقاومت بتن ژئوپلیمری به طرح اختلاط، نوع ماده پایه، غلظت فعال‌ساز و شرایط عمل‌آوری بستگی دارد. بنابراین نمی‌توان به‌صورت کلی گفت تمام بتن‌های ژئوپلیمری از بتن‌های معمولی مقاوم‌تر هستند.

بتن ژئوپلیمری چگونه عمل‌آوری می‌شود؟

روش عمل‌آوری به نوع سیستم ژئوپلیمری بستگی دارد. برخی بتن‌های ژئوپلیمری به عمل‌آوری حرارتی نیاز دارند، در حالی که در برخی سیستم‌ها مانند بعضی بتن‌های ژئوپلیمری مبتنی بر سرباره، امکان دستیابی به مقاومت مناسب بدون عمل‌آوری حرارتی وجود دارد.

معایب بتن ژئوپلیمری چیست؟

جمع‌شدگی و احتمال ایجاد ریزترک، حساسیت به نسبت و غلظت فعال‌کننده، تغییرات کارایی و نیاز به کنترل دقیق‌تر پارامترهای طرح اختلاط از جمله چالش‌های بتن ژئوپلیمری هستند.

آیا بتن ژئوپلیمری دوستدار محیط زیست است؟

بتن ژئوپلیمری می‌تواند در برخی شرایط نسبت به بتن‌های متداول، اثرات زیست‌محیطی کمتری داشته باشد؛ به‌خصوص زمانی که از محصولات جانبی صنعتی به عنوان ماده پایه استفاده شود و مصرف سیمان کاهش یابد. با این حال، ارزیابی زیست‌محیطی دقیق باید بر اساس مواد اولیه و کل فرآیند تولید انجام شود.

بتن ژئوپلیمری کجا کاربرد دارد؟

بتن ژئوپلیمری در تولید برخی بتن‌ها و مصالح ساختمانی، کاربردهای مقاوم در برابر آتش و دمای بالا و برخی پروژه‌های عمرانی و زیرساختی مورد استفاده یا مطالعه قرار گرفته است. نمونه‌هایی از کاربرد در مقیاس بزرگ نیز در پروژه‌های زیرساختی مانند فرودگاه‌ها گزارش شده است.

تفاوت بتن ژئوپلیمری و بتن معمولی چیست؟

مهم‌ترین تفاوت این دو، نوع ماده چسباننده است. در بتن معمولی، سیمان پرتلند نقش اصلی را دارد، اما در بتن ژئوپلیمری از مواد آلومینوسیلیکاتی فعال‌شده در محیط قلیایی استفاده می‌شود. این تفاوت بر رفتار بتن تازه، گیرش، عمل‌آوری و خواص بتن سخت‌شده اثر می‌گذارد.

آیا تولید بتن ژئوپلیمری در ایران امکان‌پذیر است؟

از نظر فنی، تولید بتن ژئوپلیمری به وجود مواد اولیه مناسب، فعال‌کننده‌های مورد نیاز، تجهیزات اختلاط و دانش طراحی و کنترل کیفیت وابسته است. امکان تولید هر نوع بتن ژئوپلیمری باید بر اساس مواد اولیه در دسترس و شرایط پروژه به صورت آزمایشگاهی بررسی شود.

حضور فهاب بتن در دومین کنفرانس بین‌المللی تبادل اطلاعات در زمینه مصالح و سازه‌های بتنی

[vc_row][vc_column][vc_column_text]

دومین کنفرانس بین‌المللی تبادل اطلاعات در زمینه مصالح و سازه‌های بتنی، به عنوان رویدادی شاخص در عرصه مهندسی عمران و صنایع وابسته، در روزهای شانزدهم و هفدهم اردیبهشت ماه سال 1404 در محل مرکز همایش‌های موزه دفاع مقدس، توسط انجمن بتن و انجمن علمی بتن ایران برگزار گردید. این همایش دو روزه، که مانند دوره نخست با مشارکت فعال و ارزشمند شرکت فهاب بتن همراه بود، از بیش از بیست کارگاه تخصصی در موضوعات کلیدی مصالح و سازه‌های بتنی میزبانی نمود که با استقبال متخصصان و فعالان این حوزه روبرو گردید. در این راستا، کارگاه‌های متنوعی با حضور برجسته‌ترین اساتید و صاحب‌نظران برگزار گردید که از جمله آن‌ها می‌توان به موارد ذیل اشاره نمود:

[/vc_column_text][cz_gap height=”12px”][cz_stylish_list icon_hover_fx=”cz_sl_icon_hover_none” id=”cz_94084″ items=”%5B%7B%22title%22%3A%22%D8%B3%DB%8C%D8%B1%20%D8%AA%D8%AD%D9%88%D9%84%20%D9%85%D8%B5%D8%A7%D9%84%D8%AD%20%D8%B3%D8%A7%D8%AE%D8%AA%D9%85%D8%A7%D9%86%DB%8C%20%D8%AF%D8%B1%20%D8%A7%DB%8C%D8%B1%D8%A7%D9%86%D8%9B%20%DA%AF%D8%B0%D8%B4%D8%AA%D9%87%D8%8C%20%D8%AD%D8%A7%D9%84%20%D9%88%20%D8%A2%DB%8C%D9%86%D8%AF%D9%87%20%D8%AA%D9%88%D8%B3%D8%B7%20%D8%AC%D9%86%D8%A7%D8%A8%20%D8%A2%D9%82%D8%A7%DB%8C%20%D8%AF%DA%A9%D8%AA%D8%B1%20%D9%87%D8%B1%D9%85%D8%B2%20%D9%81%D8%A7%D9%85%DB%8C%D9%84%DB%8C%22%2C%22icon_type%22%3A%22icon%22%2C%22icon%22%3A%22fa%20fa-check%22%7D%2C%7B%22title%22%3A%22%D9%85%D9%82%D8%A7%D8%A8%D9%84%D9%87%20%D8%A8%D8%A7%20%D8%A8%D8%AD%D8%B1%D8%A7%D9%86%20%D8%A7%D9%86%D8%B1%DA%98%DB%8C%20%D8%A8%D8%A7%20%D8%A7%D8%B3%D8%AA%D9%81%D8%A7%D8%AF%D9%87%20%D8%A7%D8%B2%20%D9%85%D8%B5%D8%A7%D9%84%D8%AD%20%D8%B3%D8%A8%DA%A9%E2%80%8C%D8%AF%D8%A7%D9%86%D9%87%20%D9%88%20%D8%A8%D8%AA%D9%86%20%D8%B3%D8%A8%DA%A9%D8%9B%20%D8%AA%D9%85%D8%B1%DA%A9%D8%B2%20%D8%A8%D8%B1%20%D9%85%D8%B5%D8%B1%D9%81%20%D8%A7%D9%86%D8%B1%DA%98%DB%8C%20%D8%AF%D8%B1%20%D8%B3%D8%A7%D8%AE%D8%AA%D9%85%D8%A7%D9%86%E2%80%8C%D9%87%D8%A7%20%D8%AA%D9%88%D8%B3%D8%B7%20%D8%AC%D9%86%D8%A7%D8%A8%20%D8%A2%D9%82%D8%A7%DB%8C%20%D8%AF%DA%A9%D8%AA%D8%B1%20%D9%81%D8%B1%DB%8C%D8%A8%D8%B1%D8%B2%20%D8%AA%D9%87%D8%B1%D8%A7%D9%86%DB%8C%22%2C%22icon_type%22%3A%22icon%22%2C%22icon%22%3A%22fa%20fa-check%22%7D%2C%7B%22title%22%3A%22%D9%81%D9%86%D8%A7%D9%88%D8%B1%DB%8C%20%D8%A8%D8%AA%D9%86%20%D9%81%D9%88%D9%82%E2%80%8C%D8%AA%D9%88%D8%A7%D9%86%D9%85%D9%86%D8%AF%D8%9B%20%D9%85%D8%A8%D8%A7%D9%86%DB%8C%D8%8C%20%D9%85%D9%87%D9%86%D8%AF%D8%B3%DB%8C%D8%8C%20%DA%A9%D8%A7%D8%B1%D8%A8%D8%B1%D8%AF%D9%87%D8%A7%20%D9%88%20%D8%AC%D9%87%D8%AA%E2%80%8C%DA%AF%DB%8C%D8%B1%DB%8C%E2%80%8C%D9%87%D8%A7%DB%8C%20%D9%BE%DA%98%D9%88%D9%87%D8%B4%DB%8C%20%D8%AA%D9%88%D8%B3%D8%B7%20%D8%AC%D9%86%D8%A7%D8%A8%20%D8%A2%D9%82%D8%A7%DB%8C%20%D8%AF%DA%A9%D8%AA%D8%B1%20%D9%85%D8%AD%D9%85%D8%AF%20%D8%B4%DA%A9%D8%B1%DA%86%DB%8C%E2%80%8C%D8%B2%D8%A7%D8%AF%D9%87%22%2C%22icon_type%22%3A%22icon%22%2C%22icon%22%3A%22fa%20fa-check%22%7D%2C%7B%22title%22%3A%22%D8%AD%D8%B1%DB%8C%D9%82%20%D8%AF%D8%B1%20%D8%B3%D8%A7%D8%B2%D9%87%E2%80%8C%D9%87%D8%A7%DB%8C%20%D8%A8%D8%AA%D9%86%DB%8C%20%D8%AA%D9%88%D8%B3%D8%B7%20%D8%AF%DA%A9%D8%AA%D8%B1%20%D8%A8%D8%A7%D9%84%D8%A7%DA%98%20%D8%A7%D8%B2%20%D8%AF%D8%A7%D9%86%D8%B4%DA%AF%D8%A7%D9%87%20%D8%A8%D9%88%D8%AF%D8%A7%D9%BE%D8%B3%D8%AA%22%2C%22icon_type%22%3A%22icon%22%2C%22icon%22%3A%22fa%20fa-check%22%7D%5D” sk_lists=”margin-bottom:0px;” sk_icons=”color:#64dd17;font-size:16px;”][cz_gap height=”12px”][cz_gallery layout=”cz_grid_c3″ id=”cz_97144″ images=”4343,4345,4347″][cz_gap height=”12px”][vc_column_text]

نقش‌آفرینی شرکت ساختمانی فهاب بتن در ارائه دانش نوین با محوریت فناوری نانو

شرکت دانش‌بنیان فهاب بتن، به عنوان یکی از فعالان پیشرو در عرصه نوآوری صنعت ساختمان، در دومین روز این کنفرانس، کارگاه تخصصی خود را با عنوان “کاربردهای فناوری نانو در مهندسی عمران؛ بتن اصلاح‌شده با ذرات نانو” برگزار نمود. این کارگاه با ارائه مشترک اعضای محترم واحد تحقیق و توسعه شرکت فهاب بتن و حضور ارزشمند جناب آقای دکتر اصغر حبیب نژاد، استاد برجسته دانشگاه علم و صنعت ایران، با هدف تبادل دانش و ارائه آخرین دستاوردهای علمی در این حوزه برگزار گردید.

در طول این کارگاه، به معرفی فناوری نانو و کاربرد آن در مهندسی عمران و صنعت بتن پرداخته و در خصوص دستاورد‌های شرکت فهاب بتن در زمینه فناوری نانو در بتن (از جمله دریافت نانونماد از سازمان ملی استاندارد ایران و گواهی دانش‌بنیان از معاونت علمی-فنلوری نهاد ریاست‌جمهوری) اطلاع‌رسانی شد. در پایان نیز از محصول خاص شرکت فهاب بتن با عنوان “بتن آماده خودتراکم پرمقاومت حاوی نانوذرات” رونمایی گردید.

به منظور بهره‌مندی هرچه بیشتر علاقه‌مندان و متخصصان، فیلم کامل این ارائه به زودی از طریق وب‌سایت رسمی شرکت فهاب بتن منتشر خواهد شد و عموم مخاطبان می‌توانند از مطالب مطرح شده در این کارگاه بهره‌مند شوند.

[/vc_column_text][cz_gap height=”12px”][cz_gallery layout=”cz_grid_c2″ id=”cz_24618″ images=”4353,4351,4361,4363″][cz_gap height=”12px”][vc_column_text]

تعاملات سازنده و تبادل نظر در نمایشگاه کنفرانس

همزمان با برگزاری نشست‌های تخصصی و کارگاه‌های آموزشی در دومین کنفرانس بین‌المللی مصالح و سازه‌های بتنی، نمایشگاهی نیز در سالن محل برگزاری کنفرانس برپا گردید که بستری ارزشمند برای تعاملات سازنده میان فعالان، متخصصان و شرکت‌های پیشرو در صنایع مرتبط فراهم آورد. در این فضای پویا و تخصصی، غرفه شرکت فهاب بتن به محلی برای تبادل نظر و برقراری ارتباط با اساتید برجسته دانشگاه‌ها، صاحب‌نظران صنعت بتن و سایر شخصیت‌های تاثیرگذار در این حوزه تبدیل گردید. این تبادل‌نظرها، فرصتی مغتنم برای تعمیق ارتباطات حرفه‌ای و گسترش دامنه همکاری‌های آتی برای شرکت فهاب بتن ایجاد کرد.

[/vc_column_text][cz_gap height=”12px”][cz_gallery layout=”cz_grid_c3″ id=”cz_16760″ images=”4366,4368,4370″][cz_gap height=”12px”][vc_column_text]

تجلیل از تلاش‌های ماندگار و خدمات ارزشمند در مراسم اختتامیه

در آیین اختتامیه دومین کنفرانس بین‌المللی مصالح و سازه‌های بتنی، ضمن تقدیر و تجلیل از شرکت فهاب بتن به پاس مشارکت فعال و ارائه دانش تخصصی، مراسم ویژه‌ای نیز به منظور قدردانی از تلاش‌های بی‌وقفه و خدمات ارزشمند جناب آقای مهندس حسین فروتن‌مهر، بنیان‌گذار و مدیر عامل شرکت فهاب بتن و پدر صنعت بتن ایران برگزار گردید.

این تقدیر، ادای احترامی به سال‌ها تلاش ایشان در راستای ارتقای دانش فنی و توسعه صنعت بتن و سازه‌های بتنی کشور، نقش مؤثر در تدوین و ترویج استانداردهای ملی، حضور پررنگ در تاسیس انجمن‌های تخصصی متعدد و دیگر خدمات ایشان در این حوزه بود.

[/vc_column_text][/vc_column][/vc_row]

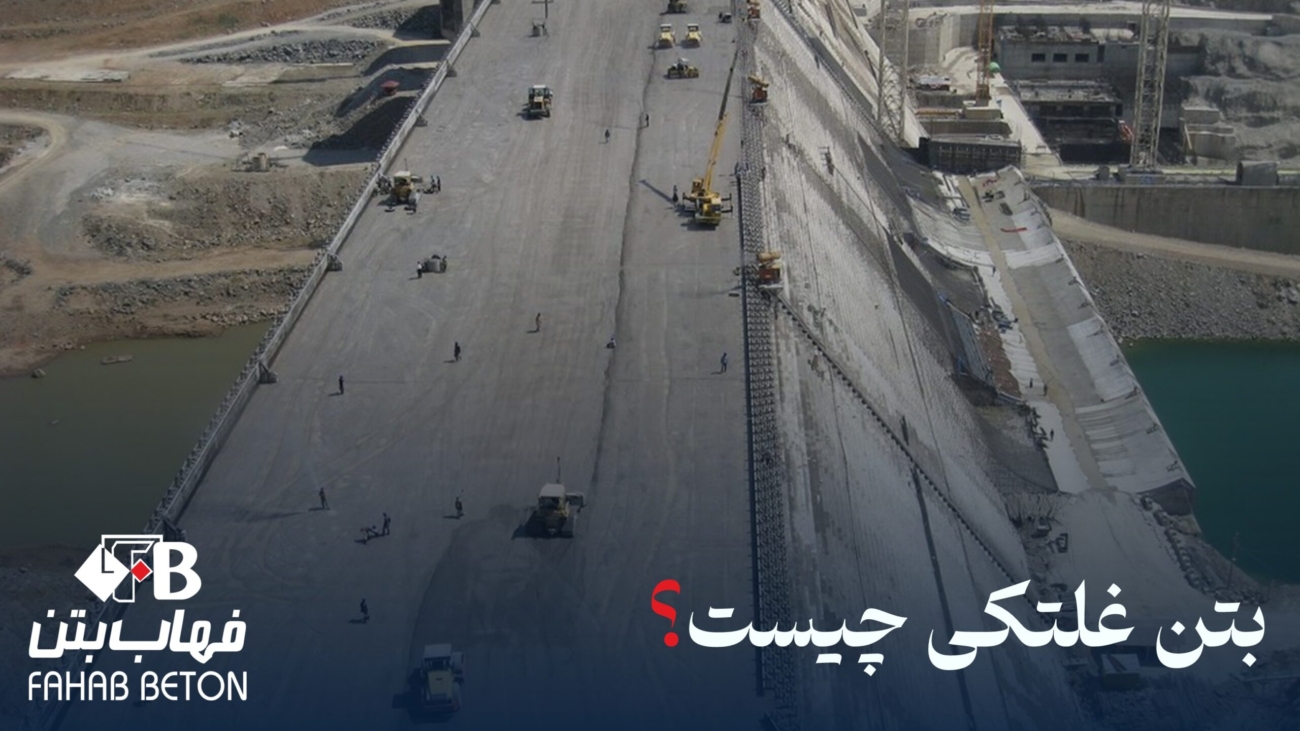

بتن غلتکی چیست؟ آشنایی با RCC و کاربردهای بتن غلطکی در راه‌سازی و سازه‌ها

مقدمه

بتن غلتکی (RCC) نوعی بتن با اسلامپ صفر است که از مواد مشابه بتن معمولی تهیه می‌شود. پیشرفت و توسعه این بتن به دلیل سرعت پایین روش‌های سنتی بتن‌ریزی، تحکیم و تراکم، تحولات چشمگیری در پروژه‌های ساختمانی، به ویژه سدها، ایجاد کرده است. استفاده از RCC در ساخت سدها، فرآیند را تسریع و زمان ساخت را کوتاه‌تر کرده است. مطالعات نشان داده‌اند که سدهای ساخته شده با RCC یک تا دو سال زودتر از سدهای بتن معمولی به اتمام رسیده‌اند.

کاربرد بتن غلتکی در دهه‌های اخیر، به ویژه در روسازی، رشد چشمگیری داشته است. هزینه ساخت آن از آسفالت کمتر و سرعت اجرای آن بالاتر است. این ماده به طور وسیع در جاده‌ها و مناطقی با تردد بارهای سنگین و سرعت متوسط به کار می‌رود و استفاده از آن در مناطق شهری و معابر رو به افزایش است. RCC در مقایسه با آسفالت، دوام، مقاومت فشاری، عمر مفید طولانی‌تر و هزینه‌های نگهداری کمتری دارد. افزودن الیاف به RCC، مشابه بتن معمولی، رایج است و به بهبود خواص مکانیکی و پایداری بلندمدت آن کمک می‌کند. روش‌های مختلفی برای طراحی RCC وجود دارد، از جمله روش سد بتن غلتکی، روش خمیر زیاد، روش مهندسین ارتش و روش حداکثر چگالی.

مفهوم شکل‌گیری و ساخت بتن غلتکی

بتن غلتکی (RCC) یک فناوری نسبتاً نوین در ساخت سدها و کانال‌ها است. ایده اصلی این روش آن است که اگر مخلوط بتن بدون اسلامپ (اسلامپ صفر) با ماشین‌آلات مورد استفاده در ساخت سدهای خاکی منتقل، جایگذاری و متراکم شود، می‌تواند ویژگی‌های بتن حجیم معمولی را به دست آورد. از نظر ظاهری و خواص فیزیکی، بتن سخت شده در این روش مشابه بتن حجیم معمولی است. در مقایسه با بتن حجیم، کنترل دانه‌بندی مصالح سنگی در RCC ساده‌تر است، زیرا در این نوع بتن از رابطه معمول بین نسبت آب به سیمان و مقاومت استفاده نمی‌شود و اغلب نیازی به حذف ذرات ریزتر از الک نمره 200 از مخلوط نیست.

مصالح، نسبت‌های اختلاط و مشخصات RCC

در مقایسه با بتن معمولی، RCC تفاوت اساسی دارد. برای تراکم مؤثر، این بتن باید به اندازه‌ای خشک باشد که از فرورفتن غلتک‌های لرزه‌ای جلوگیری شود، اما در عین حال به اندازه کافی رطوبت داشته باشد تا امکان توزیع مناسب ملات در بین مصالح در حین اختلاط و تراکم لرزه‌ای فراهم گردد. در این نوع بتن، ایده سنتی کاهش نسبت آب به سیمان برای کسب حداکثر مقاومت کاربرد ندارد؛ بلکه بهترین تراکم، بالاترین مقاومت را به دنبال دارد و این تراکم مطلوب در خیس‌ترین مخلوطی که توان تحمل غلتک لرزه‌ای را داشته باشد، حاصل می‌شود. بنابراین، روانی مورد نیاز نقش مهمی در انتخاب مصالح و نسبت‌های اختلاط ایفا می‌کند.

سد تام- سوک (Taum Sauk Dam) – ایالت میزوری – آمریکا

از نظر کارایی، معمولاً از خاکستر بادی در مخلوط‌های RCC استفاده می‌شود. به دلیل روانی کم و خشکی بتن تازه و مقدار کم خمیر سیمان در آن، احتمالاً استفاده از افزودنی‌های کاهنده آب یا حباب‌ساز در مخلوط‌های بتن سد ویلوکریک سودمند نخواهد بود.

بتن غلتکی در رروسازی

بتن غلتکی در دهه 1970 به عنوان یک راه حل مقرون به صرفه برای روسازی توسعه یافت که در برابر حجم بالای بارهای سنگین مقاوم بوده و در برابر آسیب‌های ناشی از یخبندان و ذوب شدن نیز پایدار باشد. از آنجایی که بتن غلطکی مخلوطی خشک‌تر از بتن معمولی است، به سرعت و با استفاده از تجهیزات روسازی آسفالت با تراکم بالا نصب شده و با غلتک‌های ارتعاشی متراکم می‌شود (بدون نیاز به قالب، میلگرد یا پرداخت نهایی گسترده). به سادگی می‌توان این بتن را مخلوط کرد، قرار داد، متراکم نمود و نهایتا عمل‌آوری کرد. بتن غلطکی هزینه‌های ساخت و ساز را به حداقل می‌رساند و جریان ترافیک را معمولاً ظرف 24 ساعت برقرار نگه می‌دارد.

در حالی که هزینه‌های نصب بتن غلطکی قابل مقایسه با روسازی‌های آسفالتی و اغلب کمتر از آن است، هزینه‌های نگهداری بلندمدت آن بسیار پایین‌تر است و به طور متوسط 30% صرفه‌جویی در طول عمر یک جاده به همراه دارد. مقاومت و دوام برتر ذاتی بتن غلطکی، خواص عملکردی بالایی را به آن می‌بخشد که مشکلات رایجی را که هزینه‌های بلندمدت نگهداری خیابان‌های ساخته شده با سایر مصالح روسازی را افزایش می‌دهند، از بین می‌برد.

محل‌های قابل استفاده	کاربردها	مزایا
راه‌های محلی و خیابان‌های مسکونی	کاربردهای روسازی	هزینه‌های نصب و نگهداری کمتر نسبت به آسفالت
تقاطع‌ها	خیابان‌ها و جاده‌های محلی	بالاترین سرعت ساخت و ساز به دلیل پخش در لایه‌هایی تا ضخامت 9 اینچ
خطوط اتوبوس	خیابان‌های مسکونی	امکان عبور ترافیک سبک در عرض چند ساعت
شانه‌های بزرگراه	شانه‌های بزرگراه	امکان عبور ترافیک سنگین در عرض 1 تا 2 روز
تاسیسات نظامی	تاسیسات بندری	بادوام
بنادر	محوطه‌های چندوجهی	پشتیبانی از توسعه پایدار
محوطه‌های چندوجهی	پارکینگ‌ها
مراکز توزیع	ساخت سد

بررسی کاربردها و مزایا بتن غلطکی

تجهیزات برای روسازی

تجهیزات و رویه‌های تراکم باید برای کار مناسب باشند. در کاربردهای سد یا بتن حجیم، معمولاً از غلتک‌های ارتعاشی فولادی صاف خودکششی بزرگ استفاده می‌شود. فرکانس و دامنه غلتک باید متناسب با مخلوط و ضخامت لایه مورد نیاز برای کار باشد. سایر پارامترهای غلتک، مانند جرم استاتیکی، تعداد درام‌ها، قطر، نسبت جرم قاب و درام، سرعت و نوع محرک درام، بر سرعت و اثربخشی تجهیزات تراکم تأثیر می‌گذارند. برای مناطقی که دسترسی محدود است، به تجهیزات کوچکتر و احتمالاً لایه‌های متراکم نازک‌تر نیاز است.

روسازی‌ها عموماً با دستگاه‌های روسازی که سطحی صاف و تراکم اولیه ایجاد می‌کنند، اجرا می‌شوند. تراکم نهایی با غلتک‌های ارتعاشی به دست می‌آید. از غلتک‌های لاستیک بادی نیز می‌توان در مواردی استفاده کرد که غلتک‌های فولادی باعث ایجاد پارگی و ترک در سطح می‌شوند. غلتک‌های لاستیک بادی شکاف‌ها را می‌بندند و سطح را متراکم می‌کنند.

تجربیات جهانی

بر اساس تجربه کشور ژاپن در ساخت سدهای بتن غلطکی (RCC)، مزایای زیر برای این نوع سدها برشمرده شده است:

در این نوع سدها، مصرف سیمان کمتر است زیرا در آن‌ها می‌توان از بتن رقیق‌تری استفاده کرد.
هزینه‌های قالب بندی در آنها کمتر است زیرا روش جای دادن بتن در آن‌ها، به صورت لایه لایه است.
در سدهای RCC استفاده از سرمایش با لوله غیر ضروری است زیرا افزایش دمای آن‌ها کم است.
هزینه انتقال بتن در آن‌ها، کمتر از روش جرثقیل کابلی است، زیرا بتن مزبور می‌تواند با کامیون‌های کمپرسی از عقب خالی شو حمل شده، با بولدورزها پخش شده و با غلتک‌های ویبره متراکم شود.
میزان بهره‌دهی ماشین آلات و نیروی انسانی در آن‌ها بالا است، زیرا سرعت جای دادن بتن زیادتر است.
مدت ساخت به میزان زیادی میتواند کاهش یابد.

کشور ژاپن در ساخت تنها 3 سد خود، 50 میلیون متر مکعب بتن RCC به کار برده است. تجربیات ایالات متحده در زمینه RCC نیز مشابه ژاپن است. در سال 1982، اولین سازه تماماً RCC جهان، سد ویلوکریک، یک سال پس از مناقصه به بهره‌برداری رسید. ساخت این سد در مقایسه با طرح جایگزین سد خاکی که 3 سال برای آن برنامه‌ریزی شده بود، 13 میلیون دلار صرفه‌جویی به همراه داشت. صرفه‌جویی در مقایسه با بتن معمولی به مراتب بیشتر است.

بتن سد ویلوکریک – اورگان – آمریکا

سنگدانه مورد استفاده در بتن سد ویلوکریک حدود 25 درصد شن ماسه‌دار سیلتی داشت و از مصالح سنگی شسته استفاده نشد. در واقع، وجود ذرات ریزتر از الک نمره 200 در بتن می‌تواند قابلیت تراکم آن را بهبود بخشیده و مقاومت بتن متراکم شده را افزایش دهد. اگرچه حداکثر اندازه سنگدانه تا 300 میلی‌متر برای RCC استفاده شده است (مانند سد تاربلا در پاکستان)، اما در سد ویلوکریک به منظور کاهش تمایل مصالح به جداشدگی، حداکثر اندازه 75 میلی‌متر ترجیح داده شد.

جمع‌بندی

بتن غلتکی (RCC)، فناوری نوین و کارآمد در سدسازی و روسازی، به دلیل سرعت بالا، هزینه کمتر و دوام قابل توجه، جایگزینی مناسب برای روش‌های سنتی است. تجربیات جهانی، به ویژه در ژاپن و ایالات متحده، مزایای آن در کاهش زمان و هزینه ساخت سدها و افزایش طول عمر و کاهش نگهداری روسازی‌ها را نشان می‌دهد. ویژگی‌های خاص RCC و استفاده از تجهیزات ویژه، اجرای سریع پروژه‌های بزرگ را ممکن می‌سازد. به طور کلی،RCC با ترکیب سرعت، اقتصاد و دوام، پتانسیل زیادی برای تحول در زیرساخت‌ها دارد و انتظار می‌رود کاربرد آن گسترش یابد.

منابع

منبع: کتاب ریزساختار مواد و اجرای بتن – تالیف: پروفسور مهتا و پروفسور مونته ئیرو – ترجمه: دکتر علی‌اکبر رمضانیان‌پور، دکتر پرویز قدوسی و دکتر اسماعیل گنجیان

cemexusa

researchgate

concrete

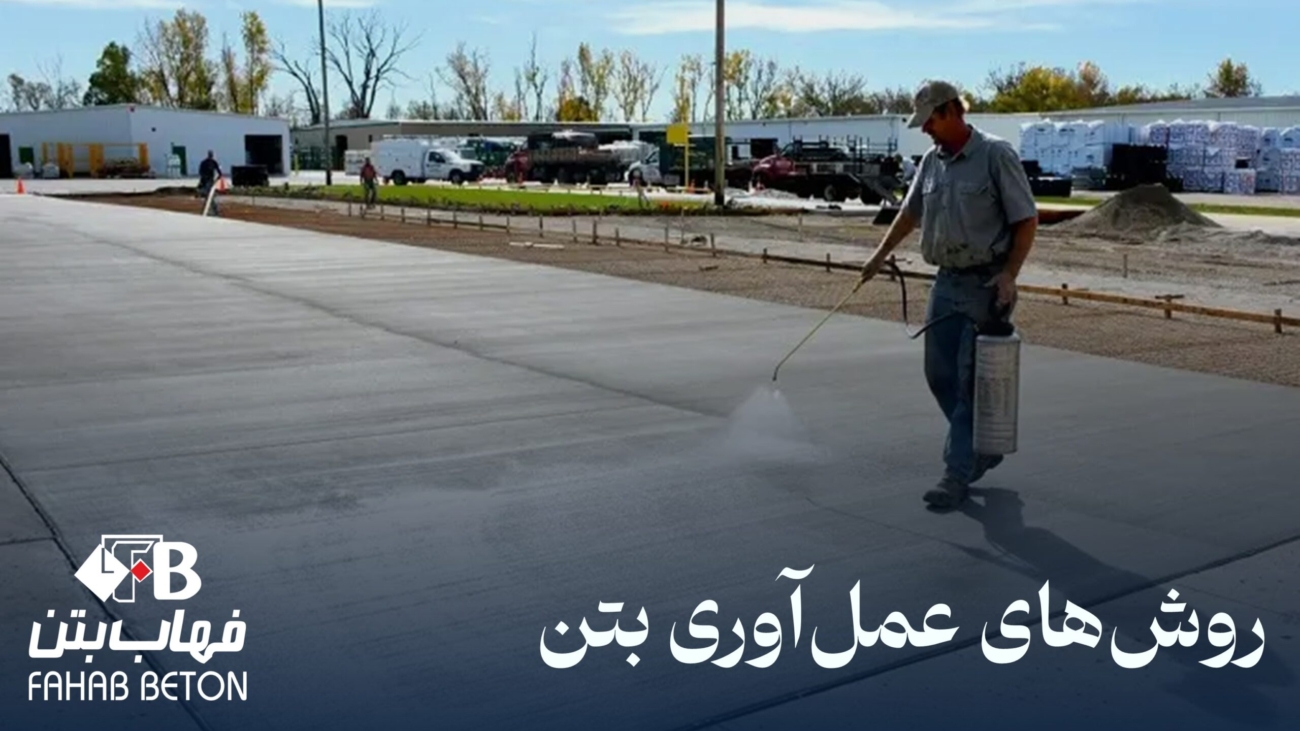

روش‌های عمل‌آوری بتن و تکنیک‌های اجرایی

در این مقاله قصد داریم تا روش‌های محتلف عمل‌آوری بتن یا همان کیورینگ را بررسی کنیم و پس از آن عمل‌آوری را در شرایط مختلف آب‌وهوایی شرح دهیم. اگر قصد آشنایی مقدماتی با فرایند عمل‌آوری را دارید مقاله زیر را مطالعه بفرمایید.

عمل‌آوری بتن 3 روش کلی دارد که در ادامه مقاله به شرح این موارد می‌پردازیم:

سه روش برای عمل آوری بتن

حال که با عوامل متعدد تبخیر آب از بتن تازه آشنا شدیم، به معرفی و بررسی چند روش مختلف خواهیم می‌پردازیم. این روش‌ها عبارتند از:

حفظ كردن آب در بتن در طول دوره اولیه گيرش
کاهش هدر رفت آب از سطح بتن
تسریع در افزایش مقاومت بتن از طریق تأمین حرارت و رطوبت اضافی

روش (یا ترکیبی از روش‌ها) انتخاب شده به عواملی مانند در دسترس بودن مصالح عمل آوری، ابعاد و شکل قطعه بتنی، سن بتن، امکانات تولید (در محل یا در کارخانه بتن)، ملاحظات زیبایی شناختی و جنبه‌های اقتصادی بستگی دارد. در نتیجه، عمل آوری اغلب شامل مجموعه‌ای از مراحل است که در زمان‌های مشخص و با افزایش سن بتن به کار گرفته می‌شوند. میزان سخت شدن بتن، زمان مناسب برای شروع عمل آوری را تعیین می‌کند تا از آسیب دیدن سطح بتن جلوگیری شود.

۱.حفظ رطوبت

حوضچه بندی و غوطه ور سازی: حوضچه بندی معمولاً برای عمل آوری سطوح مسطح مانند پیاده روها و کف‌ها به کار می‌رود، زیرا خاک و ماسه اطراف سطح بتن می‌توانند حوضچه‌ای از آب را در خود نگه دارند. قرار دادن در حوضچه، یک روش ایده‌آل برای جلوگیری از اتلاف رطوبت بتن است و همچنین به حفظ دمای یکنواخت در سراسر بتن كمك مي‌كند. غوطه ور سازی یک قطعه بتنی تمام شده، معمولاً برای عمل آوری نمونه‌های آزمایشی مورد استفاده قرار می‌گیرد.

اسپری و مه پاشی: اسپری و مه پاشی زمانی مفید است که دمای محیط به طور قابل توجهی بالاتر از نقطه انجماد باشد و رطوبت هوا پایین باشد. مه از طریق نازل‌ها یا سمپاش‌ها بر روي سطح پخش می‌شود تا رطوبت نسبی هوا را در مجاورت سطوح بتن افزایش یابد و در نتیجه، تبخیر از سطح را کاهش دهد. مه پاشی به منظور به حداقل رساندن ترک خوردگی در مراحل اولیه گیرش بتن عمل می‌کند. اگر پاشیدن آب به صورت دوره‌ای انجام می‌شود، استفاده از گونی خیس یا مواد مشابه می‌تواند از خشک شدن بتن در فواصل بین آب پاشی جلوگیری کند. در غیر این صورت، چرخه‌های متناوب خیس شدن و خشک شدن می‌توانند منجر به ترک خوردگی سطحی در بتن شوند.

پوشش‌های مرطوب اشباع شده: برای فرآیند عمل آوری، معمولاً از پوشش‌های مرطوب اشباع شده با آب مانند گونی، حصیر نخی، پتو یا سایر پارچه‌های جاذب رطوبت استفاده می‌شود. این مواد باید به محض اینکه بتن به اندازه کافی سخت شد برای جلوگیری از آسیب دیدن سطح قرار داده شوند. آن‌ها باید به طور مداوم مرطوب نگه داشته شوند تا یک لایه آب در طول دوره عمل آوری بر روی سطح بتن باقی بماند.

عمل‌آوری بتن با استفاده از پوشش‌های مرطوب

قالب‌های درجا: قالب‌های درجا معمولاً محافظت قابل قبولی در برابر از دست دادن رطوبت برای سطوح بتنی که با قالب شکل داده شده‌اند، فراهم می‌کنند. قالب‌ها معمولاً تا زمانی که برنامه ساخت و ساز اجازه می‌دهد در جای خود باقی می‌مانند. اگر قالب‌ها چوبی باشند، باید رطوبت را حفظ کنند، به ویژه در هوای گرم و خشک.

۲.جلوگیری از خشک شدن بتن: روش‌هایی برای کاهش اتلاف رطوبت

پوشاندن بتن با کاغذ یا ورقه‌های پلاستیکی نفوذناپذیر: می‌توان از کاغذ و ورقه‌های پلاستیکی نفوذناپذیر، مانند ورق‌های پلی اتیلن، بر روی بتن کاملاً مرطوب استفاده کرد تا از خشک شدن آن جلوگیری شود. این مواد به عنوان یک مانع رطوبتی سبک و مؤثر عمل کرده و به آسانی قابل استفاده هستند. هنگام قرار دادن این پوشش‌ها، سطح بتن باید به اندازه کافی سخت شده باشد تا از آسیب به آن جلوگیری شود.

عمل‌آوری بتن با پوشاندن بتن با کاغذ یا ورقه‌های پلاستیکی نفوذناپذیر

استفاده از ترکیبات عمل آوری غشایی (غشا ساز): ترکیبات عمل آوری غشاء ساز با به تأخیر انداختن یا کاهش تبخیر رطوبت بتن، از خشک شدن آن جلوگیری می‌کنند. این ترکیبات می‌توانند شفاف، نیمه شفاف یا دارای رنگدانه سفید باشند. استفاده از ترکیبات دارای رنگدانه سفید برای شرایط آب و هوایی گرم و آفتابی به منظور انعکاس تابش خورشید توصیه می‌شود. ترکیبات عمل آوری باید بلافاصله پس از اتمام نهایی بتن اعمال شوند و مطابق با استانداردهای ASTM C309 یا ASTM C1315 باشند.

عمل‌آوری بتن با استفاده از ترکیبات عمل آوری غشایی

۳.تسریع افزایش مقاومت بتن

بخار زنده: بخار زنده و بخار پرفشار دو روش عمل آوری با بخار هستند. دمای بخار زنده باید در حدود 60 درجه سانتیگراد (140 درجه فارنهایت) یا کمتر حفظ شود تا زمانی که مقاومت مورد نظر بتن به دست آید.
کویل‌های گرمایشی: کویل‌های گرمایشی معمولاً به عنوان عناصر مدفون شده در نزدیکی سطح قطعات بتنی عمل می‌کنند. هدف آن‌ها محافظت از بتن در برابر یخ زدگی در طول بتن ریزی در هوای سرد است.
قالب‌ها یا پدهای گرم شده الکتریکی: تولیدکنندگان بتن پیش ساخته عمدتاً از قالب‌ها یا پدهای گرم شده الکتریکی استفاده می‌کنند.
پتوهای بتنی: پتوهای عایق بتنی برای پوشاندن و عایق کاری سطوح بتنی در معرض دمای انجماد در طول دوره عمل آوری به کار می‌روند. هنگام استفاده از پتوهای بتنی، باید اطمینان حاصل شود که بتن به اندازه کافی سخت شده است تا از آسیب دیدن سطح جلوگیری شود.

اقدامات احتیاطی ویژه در هوای گرم

در شرایط بسیار نامساعد هوای گرم و خشک همراه با وزش باد شدید، برای مقابله با خشک شدن سریع بتن، اقدامات زیر توصیه می‌شود:

ایجاد بادگیر برای کاهش جریان هوا و به حداقل رساندن اتلاف آب از سطح بتن.
ایجاد سایه مؤثر برای کاهش تغییرات دمای سطح بتن.
دقت بیشتر در استفاده زودهنگام از غشاهای ضد آب (مانند ورق پلی اتیلن یا مواد مشابهی که به سرعت و در تماس نزدیک با بتن تازه قرار داده می‌شوند، بسیار مؤثر هستند).

اقدامات احتیاطی ویژه در هوای سرد

در هوای سرد اما خشک، به ویژه در شرایط یخبندان، اعمال فوری اقدامات ترکیبی و محافظتی ضروری است. این اقدامات نه تنها برای به حداقل رساندن اتلاف آب، بلکه برای حفظ دمای کافی و در مورد قطعات بتنی ضخیم، برای کنترل دمای سطح به منظور جلوگیری از افزایش بیش از حد گرادیان دما بین هسته و سطح بتن اهمیت دارد.

یکی از مؤثرترین روش‌ها برای عمل آوری دال‌های بتنی در هوای سرد، استفاده از پتوهای عایق از جنس الیاف شیشه یا پشم معدنی ضد آب است که مستقیماً روی بتن تازه قرار داده می‌شود. روش دیگر، استفاده از نی یا سایر مواد عایق سبک وزن است که روی ورقه‌های پلی اتیلن قرار داده می‌شوند. این روش نیز در صورتی که مواد عایق خشک نگه داشته شوند، حفاظت کافی را فراهم می‌کند. به هیچ عنوان نباید از آب برای عمل آوری در دوره‌های سردسیر استفاده کرد. برای کسب اطلاعات بیشتر در مورد بتن ریزی در هوای سرد، لطفاً راهنمای مربوط به بتن ریزی در هوای سرد را مطالعه فرمایید.

اقدامات احتیاطی ویژه در هوای سرد برای بتن قالب‌بندی شده

هنگامی که بتن قالب‌بندی شده در معرض هوای سرد قرار می‌گیرد، قالب باید حداقل به مدت هفت روز در جای خود باقی بماند. همچنین، سطوح بتنی در معرض دید باید با مواد عایق پوشانده شوند. علاوه بر این، استفاده از مواد عایق بر روی قالب‌ها به محدود کردن تأثیرات تغییرات دمای محیط کمک می‌کند.

عمل آوری برای مقاومت فشاری بتن

بتن تازه مخلوط شده معمولاً حاوی آب بیشتری نسبت به مقدار مورد نیاز برای هیدراتاسیون سیمان است. با این حال، از دست دادن بیش از حد آب در اثر تبخیر می‌تواند هیدراتاسیون کافی را، به ویژه در سطح دال، به تأخیر انداخته یا از آن جلوگیری کند. بنابراین، استفاده از روش‌های مناسب برای حفظ رطوبت بتن تازه ریخته شده جهت هیدراتاسیون مطلوب بسیار مهم است تا بتن بتواند به مقاومت فشاری کافی دست یابد.

عمل آوری به طور مستقیم بر کیفیت کلی سازه تأثیر می‌گذارد. افزایش مقاومت در سنین اولیه سریع است اما این روند به تدریج کندتر شده و برای مدت طولانی ادامه می‌یابد. عمل آوری مناسب موجب افزایش دوام، استحکام، نفوذناپذیری، مقاومت در برابر سایش، پایداری حجمی و مقاومت در برابر سیکل‌های یخبندان و ذوب می‌شود.

نمونه‌های مکعبی بتن جهت تست و کنترل کیفیت

بلوغ بتن چیست؟

بلوغ یک روش مناسب برای آزمایش بتن است که به شما امکان می‌دهد مقاومت فشاری و سن اولیه بتن در محل را به صورت لحظه‌ای تخمین بزنید. اتخاذ روش بلوغ در محل پروژه، نیاز به آزمایش شکست نمونه‌های استوانه‌ای بتن را از بین می‌برد و به شما این امکان را می‌دهد که برنامه زمان‌بندی خود را به میزان قابل توجهی بهینه کنید.

استاندارد ASTM C1074، روش استاندارد برای بلوغ، این روش را به عنوان “تکنیکی برای تخمین مقاومت بتن که بر این فرض استوار است که نمونه‌های یک مخلوط بتن معین در صورت دستیابی به مقادیر مساوی از شاخص بلوغ، به مقاومت‌های برابر می‌رسند” تعریف می‌کند.

به عبارت دیگر، بلوغ کمیتی است که نشان‌دهنده پیشرفت عمل آوری بتن است. مقدار شاخص بلوغ، دمای بتن و مدت زمان عمل آوری را در نظر می‌گیرد. در نتیجه، برای پیاده‌سازی این مفهوم در یک پروژه، نیاز به کالیبراسیون مخلوط بتن وجود دارد. هدف از کالیبراسیون، تعیین رابطه بین بلوغ و مقاومت برای یک مخلوط بتن خاص است.

منابع:

https://concretenz.org.nz/

https://www.cement.org/

https://www.nrmca.org/

https://www.concrete.org/

https://www.holcim.com.au/

https://www.heidelbergmaterials.co.uk/

هیدراتاسیون چیست؟ همه چیز در مورد هیدراتاسیون

هیدراتاسیون سیمان پرتلند یکی از فرآیندهای بنیادی در شکل‌گیری و سخت شدن بتن است. این فرآیند شامل واکنش‌های شیمیایی پیچیده‌ای میان سیمان و آب است که باعث ایجاد محصولات هیدراتاسیون و تشکیل ساختارهای سخت و مقاوم می‌شود. درک این فرآیند برای بهبود کیفیت و عملکرد بتن ضروری است.

شیمی هیدراتاسیون: واکنش بین آب و سیمان

گیرش و سخت‌شدن بتن حاصل ترکیبی از واکنش‌های شیمیایی و فیزیکی است که بین آب و سیمان رخ می‌دهد. این واکنش‌ها شامل تولید محصولاتی همچون کلسیم سیلیکات هیدرات (C-S-H) و هیدروکسید کلسیم (Ca(OH)₂) است. این محصولات نقش کلیدی در افزایش مقاومت و چسبندگی بتن دارند. در واکنش‌های هیدراتاسیون، سیمان پرتلند به عنوان ماده‌ای متشکل از ترکیبات مختلف (فازهای سیمان) عمل می‌کند که هر یک به شکل مجزا یا با تعامل با دیگر فازها واکنش نشان می‌دهند.

اجزای اصلی سیمان و نقش آن‌ها در هیدراتاسیون

سیلیکات‌های کلسیم C₂S و C₃S: این ترکیبات مهم‌ترین نقش را در فرآیند هیدراتاسیون دارند:

C3S تری‌کلسیم سیلیکات: مسئول گیرش اولیه و ایجاد مقاومت در سنین اولیه بتن است.
C2S دی‌کلسیم سیلیکات: به آرامی واکنش می‌دهد و مقاومت بلندمدت بتن را افزایش می‌دهد.

آلومینات تری‌کلسیم C₃A: این فاز به سرعت با آب واکنش داده و باعث آزاد شدن گرمای زیادی می‌شود. برای کنترل سرعت این واکنش از افزودنی‌هایی مانند گچ استفاده می‌شود تا گیرش بتن تنظیم شود. پیشنهاد می‌کنیم برای آشنایی بیشتر با افزودنی‌ها مقاله افزودنی های بتن را مطالعه نمایید.

فاز فریت C₄AF: این ترکیب واکنش کمتری نسبت به C₃S و C₂S دارد، اما در فرآیند گیرش و ایجاد مقاومت بتن نقش فرعی دارد.

ترکیبات آلومینات خاص: این ترکیبات نقش کمتری در واکنش‌های هیدراتاسیون دارند اما به تشکیل محصولات جانبی مانند اتترینگایت کمک می‌کنند.

مراحل هیدراتاسیون سیمان پرتلند

هیدراتاسیون سیمان شامل مراحل زیر است:

مرحله اولیه (مرطوب‌سازی): بلافاصله پس از اختلاط آب و سیمان، واکنش‌های سریع آغاز شده و گرمای زیادی آزاد می‌شود.
مرحله تاخیر: سرعت واکنش کاهش می‌یابد و بتن فرصت دارد که در قالب‌ها جای‌گذاری شود.
مرحله تسریع: واکنش‌های سیلیکات‌های کلسیم شدت می‌گیرد و محصولات اصلی هیدراتاسیون تشکیل می‌شوند.
مرحله کاهش سرعت: واکنش‌ها آهسته‌تر می‌شوند، اما محصولات بلوری رشد می‌کنند و بتن سخت‌تر می‌شود.
مرحله پایدار: هیدراتاسیون به تدریج ادامه می‌یابد و مقاومت بتن طی هفته‌ها و ماه‌ها افزایش می‌یابد.

سینتیک واکنش‌های هیدراتاسیون: سرعت هیدراتاسیون اجزای مختلف سیمان به ترتیب زیر است:

C3A > C3S > C4AF > C2S

اما سرعت دقیق واکنش‌ها به عوامل متعددی بستگی دارد مانند:

ساختار کلینکر: ناخالصی‌های موجود در ترکیبات سیمان می‌توانند سرعت واکنش را تغییر دهند.
نرمی سیمان: سیمان نرم‌تر سرعت واکنش بیشتری دارد
شرایط محیطی: دما و رطوبت نقش مهمی در کنترل سرعت واکنش دارند.

سرعت تغییرات حرارت در جریان هیدراتاسیون سیمان پرتلند

گرمای هیدراتاسیون

تمامی واکنش‌های هیدراتاسیون با آزاد شدن گرما همراه هستند. این گرما، که به گرمای هیدراتاسیون معروف است، به صورت آنتالپی (ΔH) اندازه‌گیری می‌شود و نشان‌دهنده انرژی آزاد شده در طول واکنش‌ها است. عوامل موثر بر گرمای هیدراتاسیون:

C₃A – بیشترین گرما را تولید می‌کند.
C₃S – گرمای متوسطی آزاد می‌کند و نقش کلیدی در گیرش اولیه دارد.
C₂S و C₄AF – گرمای کمتری تولید می‌کنند.

گرمای هیدراتاسیون اهمیت زیادی در سازه‌های بزرگ بتنی مانند سدها دارد، زیرا آزاد شدن بیش از حد گرما می‌تواند باعث ترک‌خوردگی بتن شود. برای کاهش این مشکل، از سیمان‌های کم‌حرارت یا افزودنی‌های خاص استفاده می‌شود.

محصولات هیدراتاسیون

۱.کلسیم سیلیکات هیدرات (C-S-H): این ماده ژله‌ای و چسبنده مقاومت و دوام بتن را تامین می‌کند.

۲.هیدروکسید کلسیم (Ca(OH)₂) : یک ماده قلیایی که محیط بتن را محافظت می‌کند اما مقاومت کمتری نسبت به C-S-H دارد.

۳.اتترینگایت و مونوسولفات: محصولات جانبی که در ترکیب با گچ تشکیل می‌شوند و به کنترل حجم و دوام بتن کمک می‌کنند.

جمع‌بندی

هیدراتاسیون سیمان پرتلند فرآیندی بنیادین است که به‌طور مستقیم بر مقاومت، دوام، و کیفیت نهایی بتن تأثیر می‌گذارد. این فرآیند علاوه بر دانش شیمی و مهندسی، به اجرای دقیق و کنترل‌شده نیز نیاز دارد. از آماده‌سازی دقیق مصالح گرفته تا بتن‌ریزی و عمل‌آوری بتن به صورت مناسب، هر مرحله در تضمین کیفیت نهایی بتن نقش اساسی دارد. انتخاب یک کارخانه بتن معتبر که دانش فنی و تجهیزات پیشرفته‌ای داشته باشد، از عوامل کلیدی در دستیابی به بتنی مقاوم و پایدار است. اجرای صحیح و علمی در محل پروژه نیز تضمین می‌کند که تمام تلاش‌ها و هزینه‌ها به نتیجه مطلوب منجر شوند. در کارخانه فهاب بتن، ما به اصول علمی و استانداردهای کیفی متعهد هستیم. با تکیه بر تجربه، دانش فنی و استفاده از بهترین مواد اولیه، تلاش می‌کنیم محصولی ارائه دهیم که نیازهای مهندسان و پروژه‌های مختلف را به بهترین شکل ممکن برآورده کند. این تعهد، تضمین کیفیت و ماندگاری سازه‌های شما خواهد بود.

پیشنهاد می کنیم مقاله “تاریخچه سیمان و بتن” را مطالعه نمایید.

منابع:

کتاب بتن

نوشته: دیوید داروین، فرانسیس یانگ، سیدنی میندس

ترجمه: محمد شکرچی‌زاده، علی‌اکبر رمضانیانپور، ‌پرویز قدوسی
